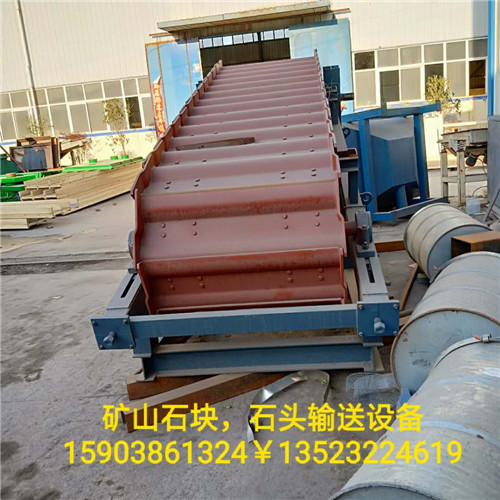

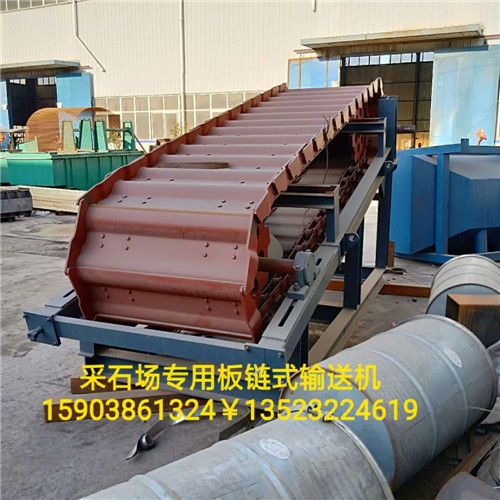

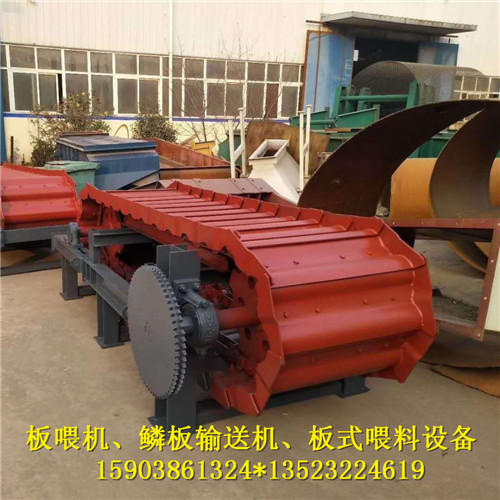

BL系列鳞板输送机是板式输送机的一种，广泛用于矿山、冶金和水泥等行业，是原料处理或连续生产过程中不可缺少的设备，对输送大块和尖锐的物料尤为适宜。该系列输送机具有结构简单、运行可靠、使用寿命长，安装维修简单等特点，对物料粒度、块状、工作环境 无特殊要求，运送单个物料（件）的重量可达70-120kg，输送机长度可达40-80米且允许25°倾角输送。鳞板输送机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。有轻型和重型之分。本系列输送机适用于输送块粒及粉状物料，是水泥厂物料设备更新换代产品，常用于输送散状物料，也适应于锐利灼热物料的输送。

结构组成

鳞板板式输送机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。

煤炭履带输送机6煤块板链输送机 5矿渣鳞板输送机驱动装置：由于鳞板输送机的速度一般不大于0.5m/s，因而鳞板输送机的驱动装置多采用电机、减速器等传动结构，因而它可直接通过十字滑块联轴器与头轮轴连接，使头轮装置结构简化，制造、安装、调整都交容易，成本也较低，且为具有单一速度的单驱动装置。

2、尾轮张紧装置：该装置采用螺旋张紧装置，由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。张紧链轮（含轮毂）通过双滚动轴承支撑在链轮轴上，可以降低牵引链条绕过链轮时的阻力系数；同时，当多条牵引链节距的累积误差不等而导致的链条不同步时，
