我公司新研制的脱水式斗式提升机主要适用跳汰洗选后的中煤或矸石提升运输和脱水。

环保脱水斗式提升机简介：
   T/L型脱水式斗式提升机分为脱水式斗式提升机和捞坑式斗式提升机，其中脱水式斗式提升机主要用于洗煤厂对跳汰洗选后的中煤或矸石提升运输和脱水，捞坑式斗式提升机则用于从捞坑沉淀池中提升大颗粒精煤和细粒煤，并使物料在提升过程中自行脱水。脱水斗式提升机共有八种规格：T3240、T3260、T4060、T4080、T40100、T50100、T50120、T50140。L型捞坑式斗式提升机尾部组件的支承轴承座置于尾部壳体外面，方便检修。
环保脱水斗式提升机特点：
  【1】、结构紧凑，提升高度大、维护方便。
   【2】、运行平稳、脱水效果好。
   【3】、每米斗容量基本按等级数递增，有利于设备选型。

T/L型脱水式斗式提升机提升机结构：
【1】：吊式尾部节段；
【2】：吊式尾部漏斗；
【3】：吊式尾部组件；
【4】：吊式过渡节段；
【5】：坑内敞开节段；
【6】：封闭节段；
【7】：敞开节段；
【8】：斗链；
【9】：头部节段；
【10】：头部组件；
【11】：传动装置；
【12】：传动支架；
【13】：头部支架及扶梯；
【14】：中间支架。
T/L型脱水式斗式提升机技术参数：

新乡金成机械制造有限公司完整负责需方工艺流程设计、现场地基指导、设备安装调试、代培技术人员、操作人员一条龙服务。

咨询热线 微信同步：15237399909

脱水斗式提升机型号组成分类：

【1】脱水斗式提升机的驱动装置包括电动机、减速机、传动链及链轮。

电动机和减速器之间用弹性注销联柱器联接，减速器和传动主轴之间用套筒滚子链传动，链条的张紧靠压紧链轮调节，考虑到斗链有可能突然被卡住而发生事故，在从动链轮上装有安全销。驱动装置安装在传动支架上，传动支架焊在头部节段上；
【2】头部组件由传动部件及拉紧装置组成，该组件包括星轮、传动主轴、轴承及顶紧螺杆等。星轮为四(五)方形，轴承座的底部带有燕尾槽，轴承借助螺杆来调节斗链的松紧；
【3】机体由头部节段、中间节段（敞开节段、过渡节段、密封节段）和尾部节段组成，节段均为金属焊接结构，各节段之间用角钢法兰联接。为防止漏水，在联接处垫有5mm厚的橡胶垫。头部节段除设有卸料口外，还有为安装拉紧装置的槽钢，中间节段中用于水下得封闭箱形结构，称为封闭节段：用于水上的U形槽，称为敞开节段：过渡节段用于上述两种节段之间，为了防止斗链下垂，在中间节段内铺设有由角钢和扁钢组成的导轨。尾部节段也为封闭的箱形结构，其上设有喂料口、上排水管、下放水孔和专为检修用得清扫孔；
【4】尾部组件包括尾轮、滚轮、键及轴承。滚轮有两个，均为圆形，其中一个用键固定在轴上，另一个空套在轴上，以补偿两排斗链由于不均匀摩擦与伸长而造成的在总长度上的差异。为防止尾部轴轴颈的磨损，在其上配置了两个可以更换的钢套。轴承的衬套用耐磨铸铁制成，其内缘用特制的胶质密封圈，以防止泥水侵入；

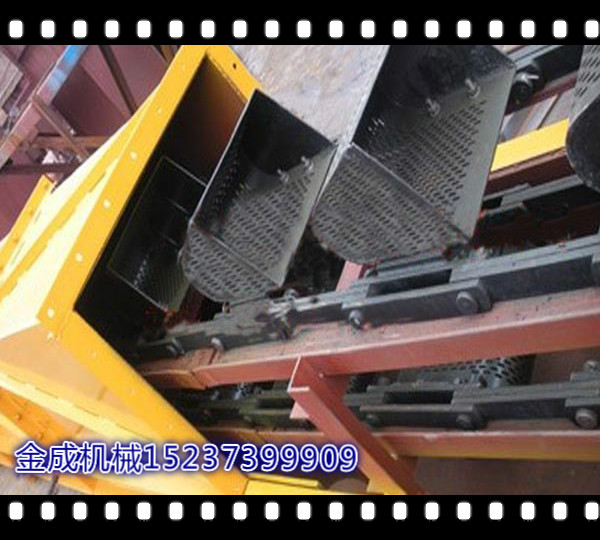

【5】斗链由两条链条和斗子组成。链条为片式牵引链，斗子用钢板制成，斗子上交错排列着脱水用得长孔，并用带榫的沉头螺栓间隔地（间隔一个节距）安装在链条上；
【6】捕捉器的作用是当斗提机断链时，防止斗链抛出及落入机尾部。捕捉器焊接在敞开节段两侧导轨上，上面一对捕捉器安设在离传动轴中心不超过3m处：下面一对捕捉器安设在敞开段和过渡段接邻之间：中间捕捉器之间的距离应不大于5m，并且不等于链条节距的倍数；
【7】头、中间、尾部支架及检查传动系统用得梯子，均为焊接的金属构件，分别支承在楼板及基础上。
