输送矿石产量500吨/时链条式给料机求实创新,为用户服务——品质至上
重型板式给料机是运输机械的辅助设备,该机在大型选矿厂破碎分级车间及水泥、建材等部门,作为料仓向初级破碎机连续和均匀给料之用,也可用于短距离输送粒度与比重较大的物料。可水平安装,也可倾斜安装,较大倾角12度。为避免物料直接打击到给料机上,要求料仓不出现卸空状态。
重型板式给料机【优点在于】:在恶劣环境下具有,适应性强、耐磨损、使用寿命长等特点。
重型板式给料机【型号】:重型、中型和轻型三种,是选矿厂常用的给料机。
重型板式给料机【适用物料密度】:一般适应松散密度小于12400kg/m3、块重小于500kg
重型板式给料机【环境温度】:环境温度-20度——400度之间的物料。
重型板式给料机【安装要求】:可水平安装,也可倾斜安装,较大倾角12度。
重型板式给料机【长度】:1-50米。
重型板式给料机【用途】:是矿山、冶金、建材、港口、煤炭和化工工矿企业中广泛使用的一种连续运输机械。
重型板式给料机【电机功率】:22KW
重型板式给料机工作原理:

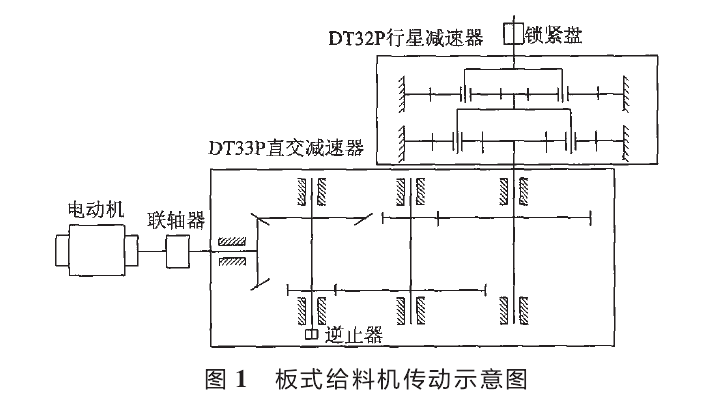

重型板式给料机采用节距为228.6mm的高强度模锻链条为牵引件,两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路,在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机,再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出,实现向下方的工作机械连续均匀喂料的目的.
金成机械的板式给料机——源头生产厂家——价格更是低廉——品质质量比较高
金成机械的板式给料机——适用范围广泛——对具有锋利棱角的和对输送机有强烈磨损性的物料或成件物品都可输送。
金成机械的板式给料机——输送物料块状(粒度)大——而且耐高温输送——小于400度的物料均可输送。
金成机械的板式给料机——灵活布置——可转弯布置——不受场地限制——倾斜输送,水平输送均可。
金成机械的板式给料机——输送距离可定制,长短均可定制。
金成机械的板式给料机——环境不受限制——恶劣环境下,低温环境高温环境均可输送。
金成机械的板式给料机——链板抗弯强度大,耐冲击。
金成机械的板式给料机——牵引链条强度高,可作较长距离的输送;
新乡市金成机械制造有限公司 |
联系人: | 吕耀金 |
|
联系电话: | 0373-3878301 |
|
手机: | 15237399909 |
|
传真: | 0373-3878301 |
|
联系地址: | 新乡 |
|
即时通讯QQ: | 1092327062 |
|
电子邮箱: | 1092327062@qq.com |
四、技术要求及参数:
技术参数
规格 | 槽板宽度(mm) | 布置倾角(度) | 输送速度(m/s) | 输送量(t/h) | 物料粒度(mm) |
jc1000 | 1000 | 0-25 |
| 35-105 | ≤450 |
jc1250 | 1250 | 0-25 |
| 50-150 | ≤550 |
jc1500 | 1500 | 0-25 |
| 100-300 | ≤700 |
jc1750 | 1750 | 0-25 |
| 200-675 | ≤900 |
jc2000 | 2000 | 0-25 |
| 300-900 | ≤1000 |
jc2200 | 2200 | 0-25 |
| 330-1100 | ≤1100 |
jc2300 | 2300 | 0-25 |
| 400-1200 | ≤1200 |
板式给料机,成交并非是推销活动的结束,而是下次推销活动的开始。
板式给料机——在成交之后,推销员要向顾客提供服务,以努力维持和吸引顾客。
板式给料机——推销的首要目标是创造更多的顾客而不是销售;
板式给料机——因为有顾客,才会有销售;
板式给料机——顾客越多,销售业绩就越大;
板式给料机——拥有大批忠诚的顾客,是推销员较重要的财富。
板式给料机——推销员要创造出更多的顾客,一个重要途径是确保老顾客,使现有的顾客成为你忠实的顾客。
板式给料机——确保老顾客,会使你的生意有稳固的基础。能否确保老顾客,则取决于推销员在成交后的行为。
板式给料机——推销员不仅要做成生意,而且要与顾客建立关系。
板式给料机——在成交之后,推销员要努力使顾客的大门对未来的销售总是敞开着,而不是断送机会。
板式给料机“真正的销售始于售后”,其含义就是,在成交之后,推销员能够关心顾客,向顾客提供良好的服务,既能够保住老顾客,又能够吸引新顾客。你的服务令顾客满意,顾客就会再次光临,并且会给你推荐新的顾客。“你忘记顾客,顾客也会忘记你”,这是国外成功推销员的格言。在成交之后,继续不断地关心顾客,了解他们对产品的满意程度,虚心听取他们的意见,对产品和推销过程中存在的问题,采取积极的弥补措施,防止失去顾客。推销员与顾客保持密切的关系,可以战胜所有的竞争对手。
板式给料机特点:
板式给料机——运行功率小、重量轻;
板式给料机——给料量大、噪音小;
板式给料机——给料稳定、可调整;
板式给料机——通用件多、易维修;
板式给料机——高效节能、耗能少;
板式给料机——防爆安全、环保。


【技术领域】
[0001]本实用新型涉及物料传送设备领域,具体的说是一种链式物料输送平台。
【背景技术】
[0002]中国古代的高转筒车和提水的翻车,是现代斗式提升机和刮板输送机的雏形;17世纪中,开始应用架输送设备提供空索道输送散状物料;19世纪中叶,各种现代结构的输送设备相继出现了螺旋输送机;1905年,在瑞士出现了钢带式输送机;1906年,在英国和德国出现了惯性输送机。此后,输送机受到机械制造、电机、化工和冶金工业技术进步的影响,不断完善,逐步由完成车间内部的输送,发展到完成在企业内部、企业之间甚至城市之间的物料搬运,成为物料搬运系统机械化和自动化不可缺少的组成部分。
[0003]在短距离运输角度,物料输送平台用途广泛,其中现如今的输送平台存在着不能随时卸货,卸货时机不有效等等原理性问题,这些方面都需要不断改进。
【实用新型内容】
[0004]本实用新型的目的就在于为了解决上述问题而提供一种链式物料输送平台。
[0005]本实用新型通过以下技术方案来实现上述目的:
[0006]—种链式物料输送平台,包括电动机保护箱、传送带平台、物料翻斗和物料接收车,支承底座上部安装有所述电动机保护箱,所述电动机保护箱上部安装有变频电动机,所述变频电动机一侧安装有链条,所述链条另一侧安装有所述传送带平台,所述传送带平台顶部安装有滚轮,所述传送带平台底端安装有滑动轨道,所述滑动轨道下部安装有倾倒桶,所述倾倒桶一侧安装有所述物料翻斗,所述物料翻斗下部安装有定时定位器,所述定时定位器下部安装有所述物料接收车,所述物料接收车另一侧安装有支承腿,所述支承腿上部安装有机器总开关。
[0007]上述结构中,货物置于所述传送带平台一端,所述变频电动机提供动力,带动所述传送带平台和货物同步运动,所述定时定位器适时定位,到达指定位置后,所述物料翻斗旋转倾倒货物,达到目的。
[0008]为了进一步提高物料运输效率,所述支承底座上部与所述电动机保护箱螺栓固定连接,所述电动机保护箱内部与所述变频电动机螺栓固定连接。
[0009]为了进一步提高物料运输效率,所述链条与所述传送带平台连接,所述传送带平台顶部与所述滚轮齿轮卡槽相连接。
[0010]为了进一步提高物料运输效率,所述倾倒桶与所述物料翻斗连接,所述物料翻斗与所述定时定位器连接,所述定时定位器与所述物料接收车配合工作。
[0011]为了进一步提高物料运输效率,所述传送带平台下部与所述支承腿螺栓固定连接,所述支承腿与所述机器总开关连接。
[0012]本实用新型的有益效果在于:传送速率恒定,传送货物稳定,且安装有所述定时定位器,卸货时更有效,机体用皮带传送,造价低,经济效益好。
【附图说明】
[0013]图1是本实用新型所述一种链式物料输送平台的主视图;
[0014]图2是本实用新型所述一种链式物料输送平台的左视放大图。
[0015]1、支承底座;2、电动机保护箱;3、变频电动机;4、链条;5、传送带平台;6、滚轮;
7、滑动轨道;8、倾倒桶;9、物料接收车;10、支承腿;11、机器总开关;12、定时定位器;13、物料翻斗。
[0016]下面结合附图对本实用新型作进一步说明:
[0017]如图1-图2所示,一种链式物料输送平台,包括电动机保护箱2、传送带平台5、物料翻斗13和物料接收车9,支承底座I上部安装有电动机保护箱2,保护箱体内电动机,防止有效安放,受损或者被污染,电动机保护箱2上部安装有变频电动机3,为机器运动提供动力,变频电动机3 —侧安装有链条4,链条4另一侧安装有传送带平台5,上端放入物料,传送带带动物料移动,传送带平台5顶部安装有滚轮6,传送带平台5底端安装有滑动轨道7,物料接收车9在滑动轨道7上移动,滑动轨道7下部安装有倾倒桶8,倾倒桶8 一侧安装有物料翻斗13,当到达指定位置时,物料翻斗13旋转货物,从倾倒桶8流出,物料翻斗13下部安装有定时定位器12,定时定位器12下部安装有物料接收车9,物料接收车9另一侧安装有支承腿10,支承腿10上部安装有机器总开关11,控制机器的开启与关闭。
[0018]上述结构中,货物置于传送带平台5 —端,变频电动机3提供动力,带动传送带平台5和货物同步运动,定时定位器12适时定位,到达指定位置后,物料翻斗13旋转倾倒货物,达到目的。
[0019]为了进一步提高物料运输效率,支承底座I上部与电动机保护箱2螺栓固定连接,电动机保护箱2内部与变频电动机3螺栓固定连接,链条4与传送带平台5连接,传送带平台5顶部与滚轮6齿轮卡槽相连接,倾倒桶8与物料翻斗13连接,物料翻斗13与定时定位器12连接,定时定位器12与物料接收车9配合工作,传送带平台5下部与支承腿10螺栓固定连接,支承腿10与机器总开关11连接。
[0020]以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

1.一种链式物料输送平台,其特征在于:包括电动机保护箱、传送带平台、物料翻斗和物料接收车,支承底座上部安装有所述电动机保护箱,所述电动机保护箱上部安装有变频电动机,所述变频电动机一侧安装有链条,所述链条另一侧安装有所述传送带平台,所述传送带平台顶部安装有滚轮,所述传送带平台底端安装有滑动轨道,所述滑动轨道下部安装有倾倒桶,所述倾倒桶一侧安装有所述物料翻斗,所述物料翻斗下部安装有定时定位器,所述定时定位器下部安装有所述物料接收车,所述物料接收车另一侧安装有支承腿,所述支承腿上部安装有机器总开关。2.根据权利要求1所述的一种链式物料输送平台,其特征在于:所述支承底座上部与所述电动机保护箱螺栓固定连接,所述电动机保护箱内部与所述变频电动机螺栓固定连接。3.根据权利要求1所述的一种链式物料输送平台,其特征在于:所述链条与所述传送带平台连接,所述传送带平台顶部与所述滚轮齿轮卡槽相连接。4.根据权利要求1所述的一种链式物料输送平台,其特征在于:所述倾倒桶与所述物料翻斗连接,所述物料翻斗与所述定时定位器连接,所述定时定位器与所述物料接收车配合工作。5.根据权利要求1所述的一种链式物料输送平台,其特征在于:所述传送带平台下部与所述支承腿螺栓固定连接,所述支承腿与所述机器总开关连接。
本实用新型公开了一种链式物料输送平台,包括电动机保护箱、传送带平台、物料翻斗和物料接收车,支承底座上部安装有电动机保护箱,电动机保护箱上部安装有变频电动机,变频电动机一侧安装有链条,链条另一侧安装有传送带平台,传送带平台顶部安装有滚轮,传送带平台底端安装有滑动轨道,滑动轨道下部安装有倾倒桶,倾倒桶一侧安装有物料翻斗,物料翻斗下部安装有定时定位器,定时定位器下部安装有物料接收车,物料接收车另一侧安装有支承腿,支承腿上部安装有机器总开关。有益效果:传送速率恒定,传送货物稳定,且安装有定时定位器,卸货时更有效,机体用皮带传送,造价低,经济效益好。
