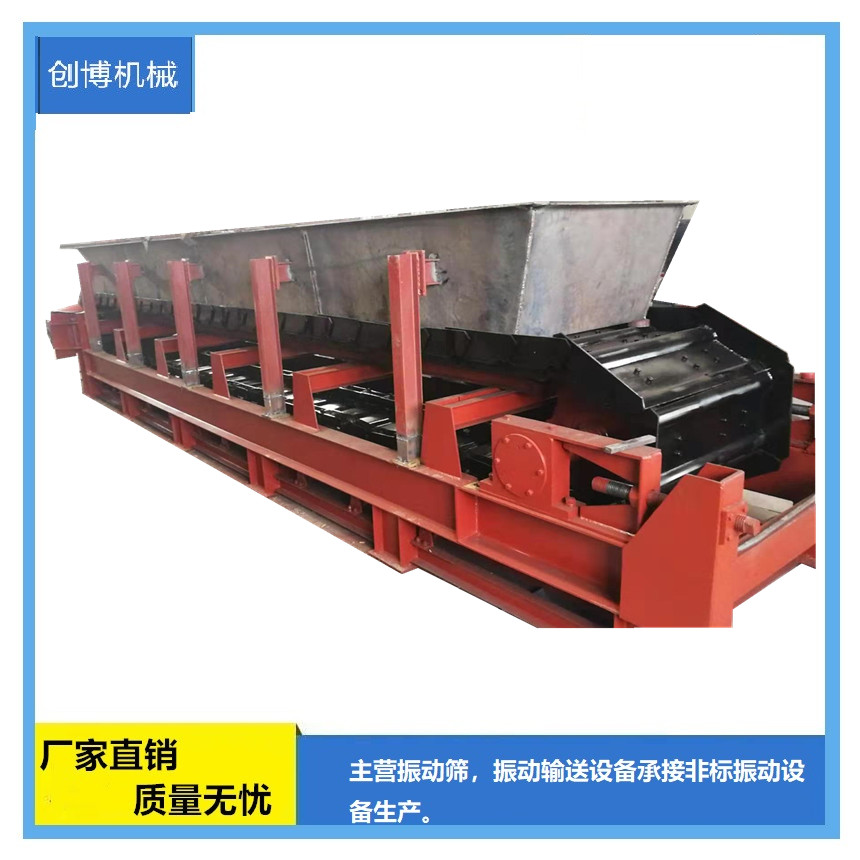

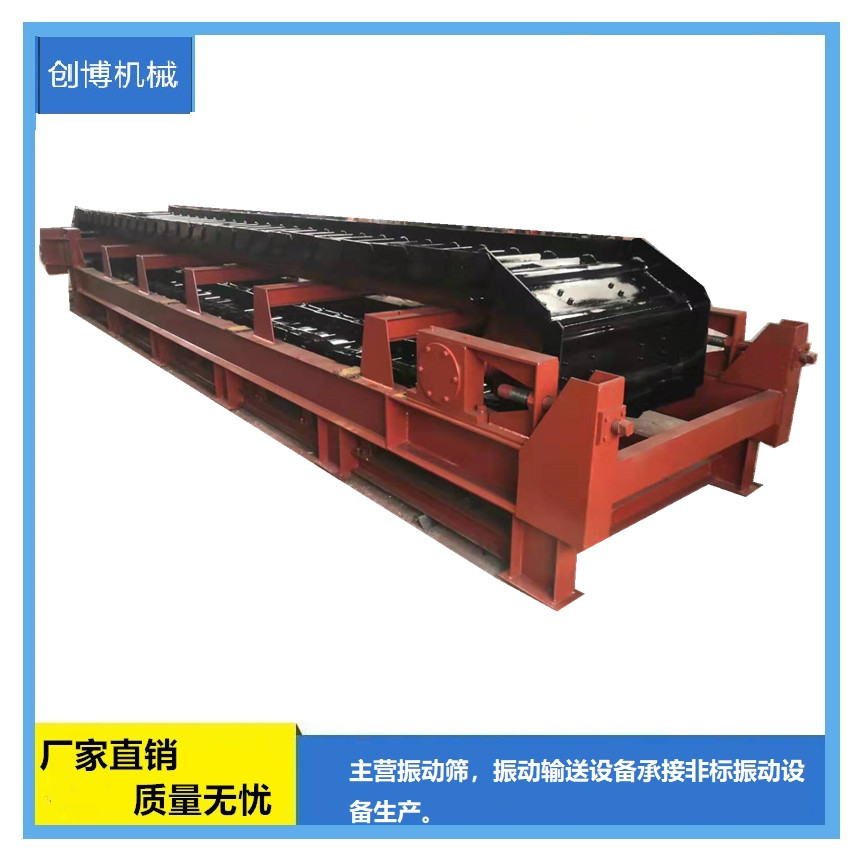

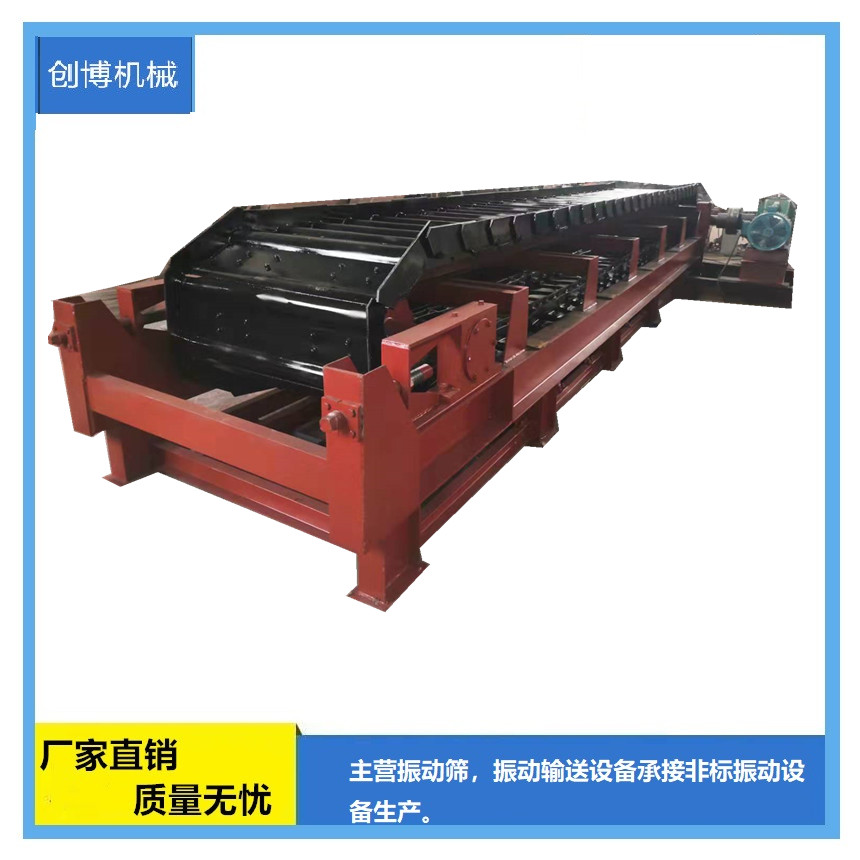

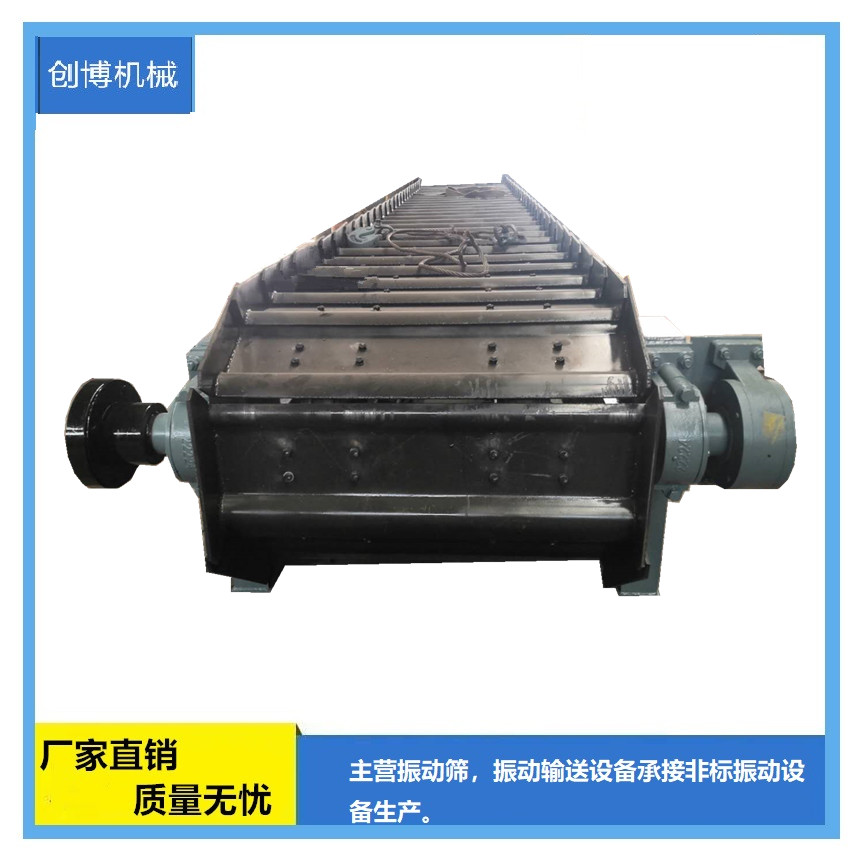

板喂机产品介绍
一、用途
板式喂科机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。泛用于矿山、 冶金和水泥行业，是原科处理或连续生产过程中不可缺少的设备，对运送大块和尖锐的物料尤为适宜。在水泥厂中可运送块度不大于1000mm的石灰石、石膏停物料。
二、基本结构
板式喂科机由头部驱动装置、尾部装置、链板装置及机架等五部分组成。
1.头部驱动装置
头部驱动装置是板式喂料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。电动机采用变频调速，以满足工艺上调节喂科量的要求。板式喂料机的主动链轮装置采用头部链轮齿数为8/6、尾部链轮为托轮的链轮带动两条链轨总成、梢板沿滚轮运动。
2.尾部装置
尾部装置是板式喂料机的该向部分，由尾轮轴、两只尾轮、轴承等组成。
3.拉紧装置
拉紧装置采用结构简单，安全可靠的螺栓拉紧装置。

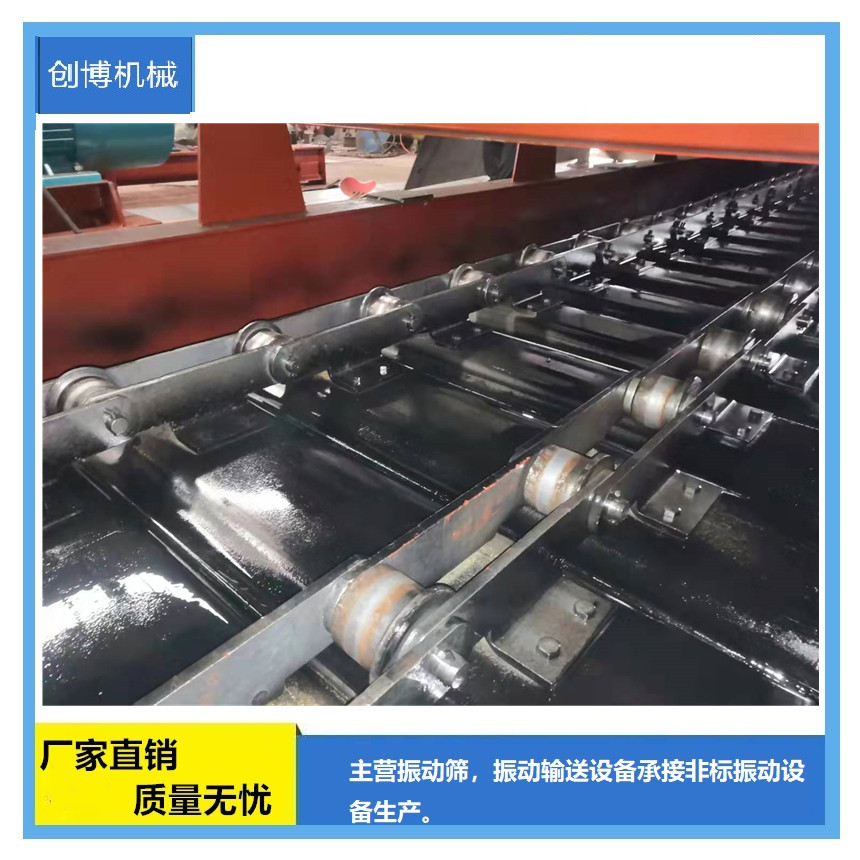

4.链板装置
链板装置由牵引链和链板组成。牵引链采用耐冲击、运行平稳、工作可靠的链条链轨总成。链板由10mm厚的Q235S钢板冲压而成,两边焊有8mm厚的钢板作挡板，用高强度螺栓将其与牵引链紧固在一起。
5机架
机架为整体机架，用槽钢或者工字钢及钢板焊接而成，机架上设有条滚动轨道支撑链板装置及物料。
三、工作原理
板式喂料机有电动机作动力，经过减速机，带动链板装置作连续均匀的低速运动，达到运送物料的目的。
板式喂料机是一种固定输送设备，该系列输送机有如下特点：
l、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角、灼热的(如水泥熟料等)物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程；
2、整机装置紧凑，安装、凋试、维修方便；
3、链板、链斗结构合理，刚性好，耐冲击性强；
4、以滚动磨擦代替滑动磨擦，运行阻力低；
5、链板机适用0°～15°倾角，链斗机输送倾角较大可达45°。
6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。
|
