鳞板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。

结构原理

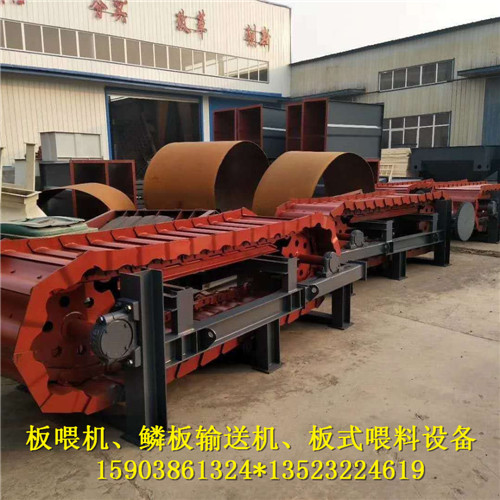

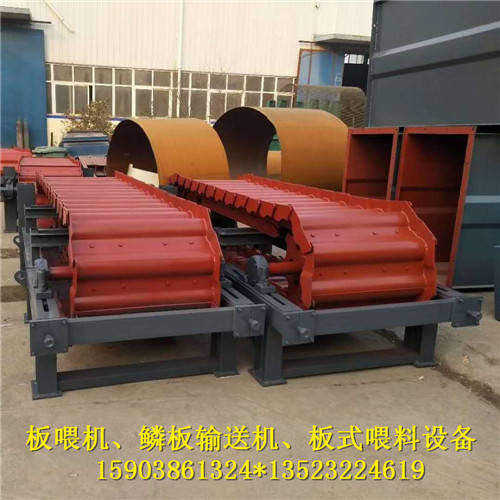

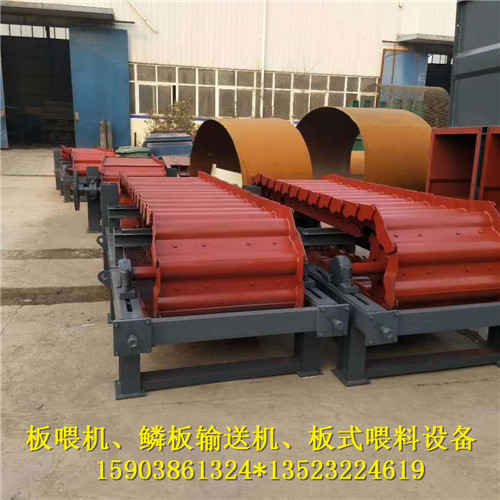

鳞板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

1、头部驱动装置

由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。

2、尾轮装置

该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。

3、拉紧装置

拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。

4、链板部分

由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。

5、机架

由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。该机架中间有四条供滚轮运行的轨道，采用轻轨制成。
