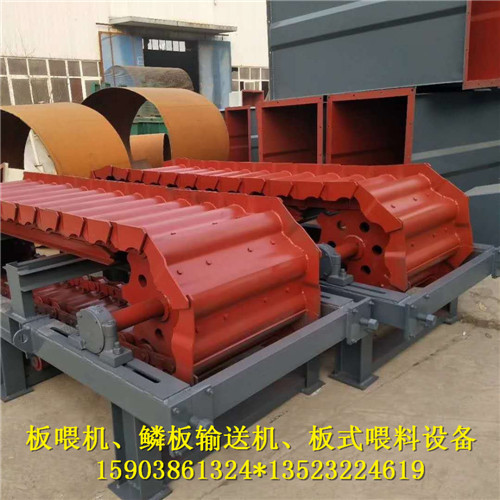

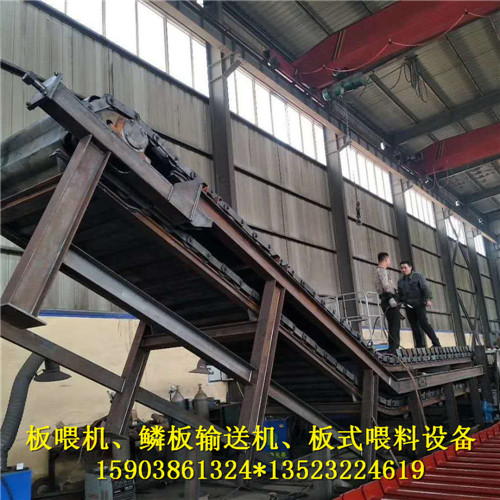

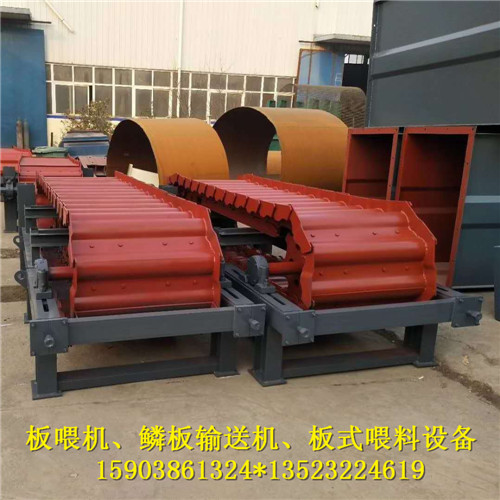

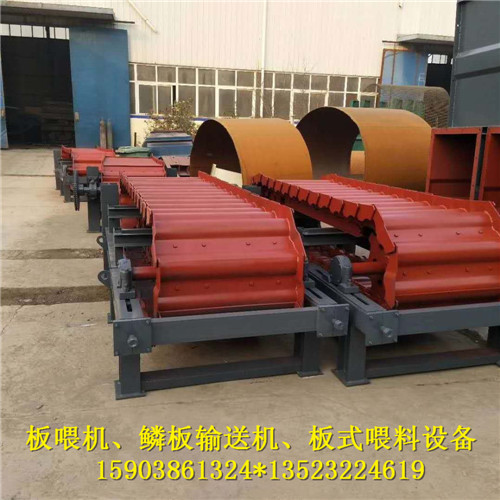

HB型链板式输送机【煤矸石运送机】石膏焦炭铸件鳞板机
链板输送机以标准链板为承载面,由马达减速机为动力传动;我们可以通过多列链板并行,使链板输送机做的很宽并形成差速,利用多列链板的速度差使多列输送在无挤压的情况下变为单列输送,从而满足饮料贴标、灌装、清洗等设备的单列输送的要求,我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶(罐)体处于动态过度状态,使输送线上不滞留物料,可以满足空瓶以及实瓶压力和无压力输送。为了满足用户需要,考虑到工艺布置要求,鳞板输送机传动装置分右装和左装两种(顺物料运行方向看,传动装置在机器右侧的为右装,反之为左装),用户单位可根据工艺设计要求选用链板输送机装配形式,订货时均应在合同中予以注明。
HB型链板式输送机【煤矸石运送机】石膏焦炭铸件鳞板机结构原理
鳞板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
HB型链板式输送机【煤矸石运送机】石膏焦炭铸件鳞板机、头部驱动装置
由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴,进而带动槽板运行。为了适应不同输送速度的需要,可借助更换传动链轮的齿数比,改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。
