分级机系统由气流分级机、旋风分离器、收尘器、引风机、电控柜等组成。物料随气流由分级机下部进料口高
速运动至分级腔内，在高速旋转的分级轮产生的离心力和气流产生的向心力作用下，使粗细颗粒分离，符合粒径要
求的细颗粒通过分级轮叶片间隙进入旋风分离器和收尘器收集，粗颗粒夹带部分细颗粒被分级轮甩出落到分级机下
部，自然气通过导流腔整流成均一旋流，将混杂或粘附于粗颗粒中的细颗粒进一步分离干净，分离后的粗颗粒从分
级机底部粗料口通过旋转阀排出。分级轮的转速通过变频器来控制。
-分级精度更高、配置更合理。
-分级产品的粒径可达D97：3微米，产品粒度可调。
-高细度，大产量
-配合间隙小，气密封防止大颗粒进入
-分为卧式单转子和卧式多转子两种，用户可根据实际需要进行选择。
-多转子分级机不仅实现了高产量，而且在切割点的精度上保持了性能。
-分级轮可根据客户需要采用碳钢、不锈钢、陶瓷、聚氨酯等材料制作
-系统负压运行，粉尘排放量符合环保标准。

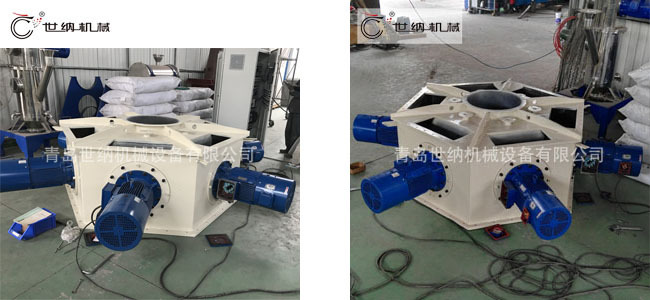

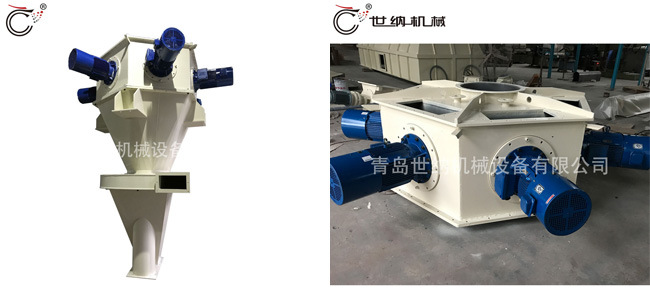

IMC系列卧式多转子分级机
型号 参数 | IMC315/3 | IMC315/4 | IMC315/6 | IMC400/3 | IMC400/4 | IMC400/6 | IMC500/3 | IMC500/4 | IMC500/6 |
分级粒径 D97:μm | 3～75 | 3～75 | 3～75 | 4～75 | 4～75 | 4～75 | 5～75 | 5～75 | 5～75 |
处理量 T/h | 3～8 | 4～12 | 6～15 | 4～12 | 6～15 | 8～18 | 6～15 | 9～20 | 12～30 |
功率 kw | 15×3 | 15×4 | 15×6 | 18.5×3 | 18.5×4 | 18.5×6 | 22×4 | 22×4 | 22×6 |
空气流量 m³/h | 9000 | 15000 | 18000 | 15000 | 20000 | 28000 | 22000 | 30000 | 45000 |
注：设备的处理量与物料的性质及产品粒度要求有关。
实际应用
化工、矿物（如碳酸钙、高岭土、石英、滑石、重晶石、石墨等非金属矿）、陶瓷、耐火材料、医药、农药、
食品、新材料等行业。
|
