xkz电控箱XKZ-20G2控制器

电控箱也称电源控制器属GZ系列电磁振动给料机、电磁仓壁振动器的电能控制仪器，可以通过改变电控箱的电流大小来实现GZ系列电磁振动给料机稳定正常作用。
外形尺寸：180mm（长）×162mm（宽）×254（高）mm

 一、XKZ电控箱特点：
1、电控器主回路采用可控硅作变流调节。
2、可控硅工作采用脉冲移相触发，能有效的控制电流和电压的突变，可使负载平稳起动，可确保可控硅的安全使用。
3、本机使用方便，式样新颖，底壳下装有金属支撑架及安装孔，既可悬挂，又可平放，为本机的安装与操作提供了方便。
二、XKZ电控箱 使用方法：
1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。
2、打开电源开关键，工作指示灯亮，表示电源已接通。
3、顺时针转动电流调节选钮，使输出达合适强度。
三、 XKZ电控箱注意事项：
1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。
2、电控器周围介质温度不超过-20℃—＋40℃的范围。
3、周围介质温度为25℃时相对湿度不大于85%。
4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。
四、XKZ电控箱 主要性能指标
1、输入与输出电压〈10V（输入电压大于或等于220V时实测）5V〉。
2、导通角不低于175度。　
3、电流控制方式: 4~20 mA。
4. 电压控制方式: 0~5VDC。
5、电源适用于正负220V±15%变化的。
6、较小导通电流: 50 mA
7. 通态压降 小于1 .5V
8. 断态漏电流: 小于10 mA
9. 导通时间 （50H Z ）： 1MS
10. 关断时间： 10MS
五、XKZ电控箱安装方法：
⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。
⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。
⒊确认连接正确后，即可接通电源。
⒋调节“电流调节”旋扭可控制给料机速度。
注意：输出和输入不能反接，二个输出端不能短接。
电流调节旋扭要轻轻转动，较多只能转多半圈，即3/4圈，约260度。

六、XKZ电控箱技术参数表：

七、XKZ电控箱内部零件：

XKZ电控箱变压器：

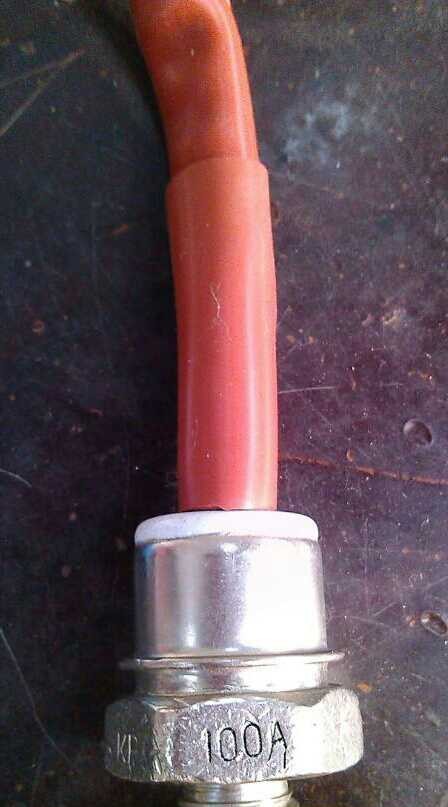

XKZ电控箱可控硅KP100A：
