该产品已广泛用于铸造、建材、矿山、造纸等行业, 其中已使用的产品鳞板 犬宽度为2400mm, 输送机 大长度L=100m，爬升 大高度为10m。BLT型鳞板输送机由鳞板装置、驱动装置、头轮装置或二级传动头轮装置 尾轮张紧装置及金属支架等部分组成。

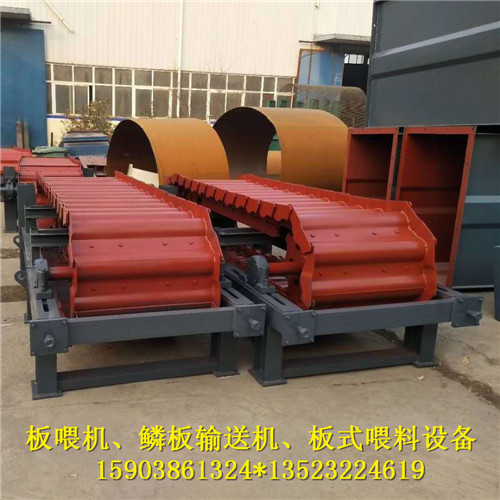

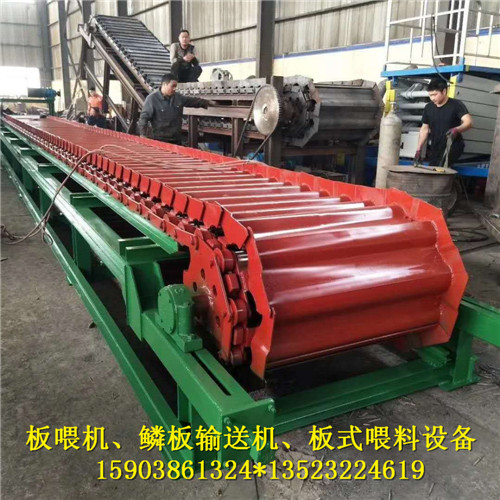

一、产品介绍BL型鳞板输送机是一种特殊板式输送机，可以作为固定式机械化运输设备,运送散状物料或单件重物, 尤其适用于输送大块的或灼热的物料, 便于物料在运输过程中完成冷却、千燥、加热、清洗及分类等工序。

结构特点是槽体由钢板冲压成带挡边的波浪形底板, 有足够的强度和刚度, 牵引链与槽体用螺栓连接, 自重轻。

二、BL型鳞板输送机的优点

a、左、右牵引链与槽体用螺栓连接, 不采用常用的通轴, 可减轻重量。

b、鳞板槽体采用波浪形冲压钢板结构, 板厚较薄, 利用三角形筋板和角钢加强, 使槽体自        重轻, 刚性好, 耐冲击。

c、行走轮与牵引链分开布置, 便于鳞板装置的安装与维修。

d、 YX型驱动装置的减速器速比大, 输出轴许用扭矩大, 它直接通过十字滑块联轴器与头轮轴联接, 使头轮装置及整个驱动系统的绩构大为简化, 制造成本低, 安装方便。

 重型链板喂料机《废煤渣输送机》炉渣板式输送机、尾轮张紧装置的两个链轮均以双滚动轴承支承于尾轮轴上, 不但可以降低牵引链绕过尾部链轮时的阻力, 而且当两牵引链不同步时, 链轮可以自动调节
