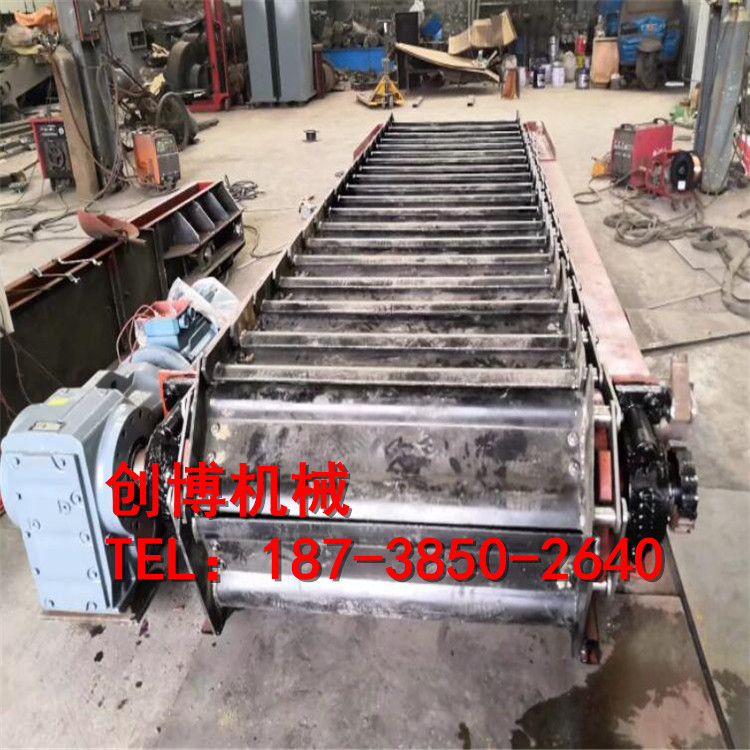

板式喂料机为连续输送物料机械的一种，用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料，适用于大中型水泥厂生产线中松散、块状、量大喂料工序，能运送大块，可在高温高湿恶劣环境中可靠工作，尤其对运送大块、高温和尖锐的物料较为适合，并能在露天和潮湿恶劣的环境下可靠地工作。

板式喂料机(板式给料机)可以分成：轻型板式喂料机、中型板式喂料机、重型板式给料机。分别适用于沿水平或倾斜的线段由贮料仓向破碎机输送机或其它工作机械与容器连续均匀地配给和输送堆积密度分别为：轻型机为不大于1200kg/m3，块重不超过140kg，温度不高于350℃的各种块状和粒状、散状物料。 中型机为不大于2400 kg/m3，块重不超过500kg，温度不高于400℃的各种松散物料。重型板式给料机规格有槽宽1000、1250、1500、2000、毫米，能力60-200米3/小时。

板式喂料机特点：

1、BW板式喂料机采用二点支撑，一端直接置于破碎机上，工艺布局简单，节约土建费用;

2、BW板式喂料机尾部装置采取特殊设计，适用于多雨潮湿地区，不会因粘湿物料聚积尾部而造成链条出现跳齿现象，影响生产;

3、BW板式喂料机尾部有枕木吸震，中部有一定数量特殊吸震托辊支承，改善大块物料冲击两侧滚轮和槽板的受力条件，提高运行部件的寿命;

4、特别加强处理头部罩壳下罩左右是可分开的，因而不妨碍起吊破碎机转子体;

5、牵引链和承载链分开，动载荷小，提高寿命;

6、头部装置链轮13-15齿，奇偶数齿分开传动，寿命可增加一倍;

7、头部装置链轮切割成3瓣齿，不需要拆卸链板，即可更换轮齿，易维护。

板式喂料机的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查。

1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕，进行空负荷试车，试车正常即可进行生产。

设备维护：

1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面。

2、新安装的轮箍容易发生松动必须经常进行检查。

3、注意机器各部位的工作是否正常。

4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件。

5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故。

6、轴承油温升高，应立即停车检查原因加以消除。

7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

轻中重型板式喂料机/给料机/板喂机被广泛用于建材、冶金、电力、煤炭、化工、铸造等行业，特别适宜于输送一些温度高、块度大、具有锋利棱角和磨琢性强的固体物料。在水泥行业，是立窑窑尾熟料输送的选择。
1、牵引链：采用节距板式销轴滚子链，经科学的热处理，耐磨性能好，抗拉强度高、使用寿命长；
2、链板：采用冲压槽体，接料更稳，槽体底板圆弧搭接，减少物料泄漏；
3、驱动：电机可采用调速电机，运行速度可调，可以手动控制缓慢加速或减速，速度在0.3~0.5m/min使用较多并稳定运行，以便更合理地选择输送量；
4、布置形式：多样、可水平、倾斜布置。
5、输送长度：一般为5-10米居多，不能超过20米。
6、倾斜角度：不大于20度。物料温度不大于300℃；
7. 封闭形式：默认为开放式输送物料，粉尘较大，如果现场要求环保比较严格，可做成全封闭式板喂机，满足环保要求。
轻中重型板式喂料机/给料机/板喂机广泛应用于建材、冶金、电力、煤炭、化工、铸造等行业，输送小块状物料。

按型号可分为WBQ轻型板式喂料机、WBL中型板式喂料机、WBL重型板式喂料机。
1、WBQ轻型板式喂料机系连续给料机械，适用于短距离输送给料粒度160mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其向上倾角20度。一般适应松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料。
2、WBL中型板式喂料机系间歇给料机械，适用于短距离输送给料粒度400mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输等机械作均匀间歇给料。可水平安装，也可倾斜安装，其向上倾角20度。一般适应松散密度小于12400kg/m3、块重小于500kg、温度400℃以下的物料。
3、WBZ重型板式喂料机是运输机械的辅助设备，该机在大型选矿厂破碎分级车间及水泥、建材等部门，作为料仓向初级破碎机连续和均匀给料之用，也可用于短距离输送粒度与比重较大的物料。可水平安装，也可倾斜安装，倾角12度。为避免物料直接打击到给料机上，要求料仓不出现卸空状态。
各种型号的板式给料机按传动方式分右式传动和左式传动，顺物料运行方向，传动系统在机器右侧的为右式传动，反之为左式传动。
通过驱动装置牵引链条，连接链板进行向前输送物料。链板的厚度可以按现场要求来定，输送量与给料量大，则链板厚度加大，推荐于输送小块状物料。
