产品信息

• 产品名称：医药振动筛

• 材质：SUS304

• 品牌：圣雷特

• 层数：单层

• 产地：河南新乡

• 筛粉范围：0.075mm-5mm

• 筛网材质：304

• 筛网样式：不锈钢编织

• 清网方式：硅胶弹力球

• 出料口：闸门/标准型可定制

• 防尘盖：有

• 进料口：可定制

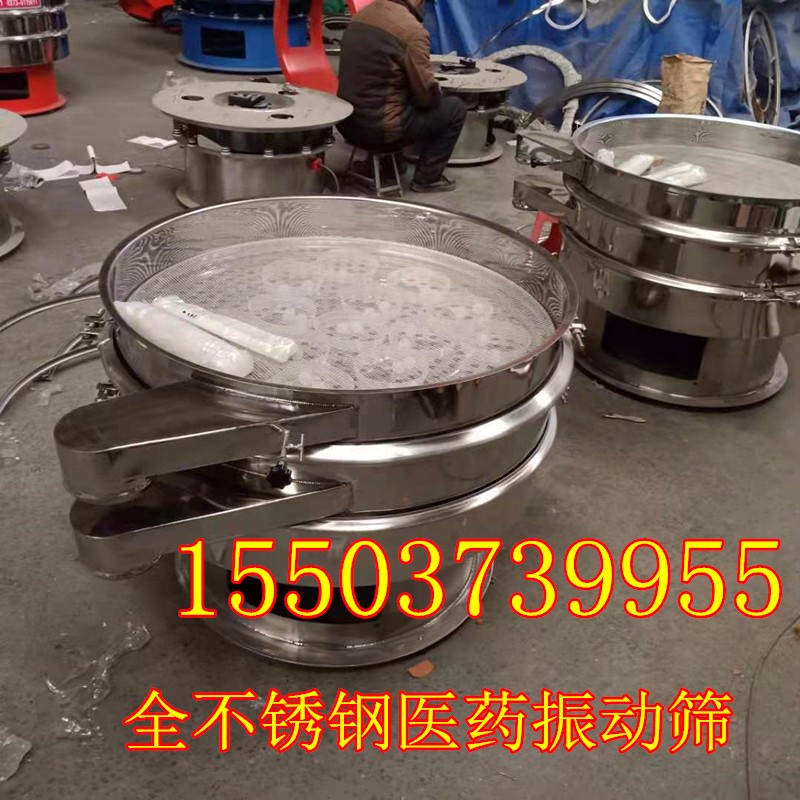

产品实拍图

产品原理图

医药振动筛分级图

产品说明

圆形筛粉机是一种高精度细粉筛分机械，其噪音低、效率高。其采用全封闭结构，适用于对粒、粉、粘液等物料的筛分过滤，在工行业、陶瓷业、造纸业、冶金业、制药业中有着非常广泛的应用。

当旋振筛工作时，振动电机上、下两端不同相位的偏心块由于高速旋转的离心作用而产生一复合惯性力，强迫筛体产生复旋型振动，其振动运动轨迹是一复杂的空间三维曲线。此曲线在平面上的投影为圆形，在两垂直面上的投影均为椭圆形。调整振动电机上、下两端的偏心块相位角，可以改变筛面上物料的运动轨迹，从而使筛体产生平旋垂直复合振动、物料便透过不同层次的筛网，以达到分级作业的目的。

医药振动筛由筛盖、筛框、电机（振动源）、隔振簧、底座等部分组成。筛盖由进料口及斜锥体组成，其下端与筛框相接，筛盖和筛框由卡环联接（或用法兰）在筛盖和筛框之间有密封垫。筛框由钢板卷焊组成，是旋振筛的主要参振部分，其上下端均有一承接圈，下内部设有一法兰圈，用于固定筛网组件等结构。振动源由立式振动电机、电机机座支架及传振体组成。隔振簧由弹簧、弹簧支承（钢制圆柱体一端有内螺纹）、螺钉和弹簧垫圈组成。沿传振体一圈有12~20个隔振簧。底座由钢板卷焊而成，在底座壁上有一检修门及电气开关座，座壁上部焊制圈法兰，此法兰与传振体用隔振簧相连。
