鳞板输送机型号齐全

板式喂料机的工作原理和主要结构

板式喂料机运行部件由输送槽与牵引链条及承载机构分别相联接。

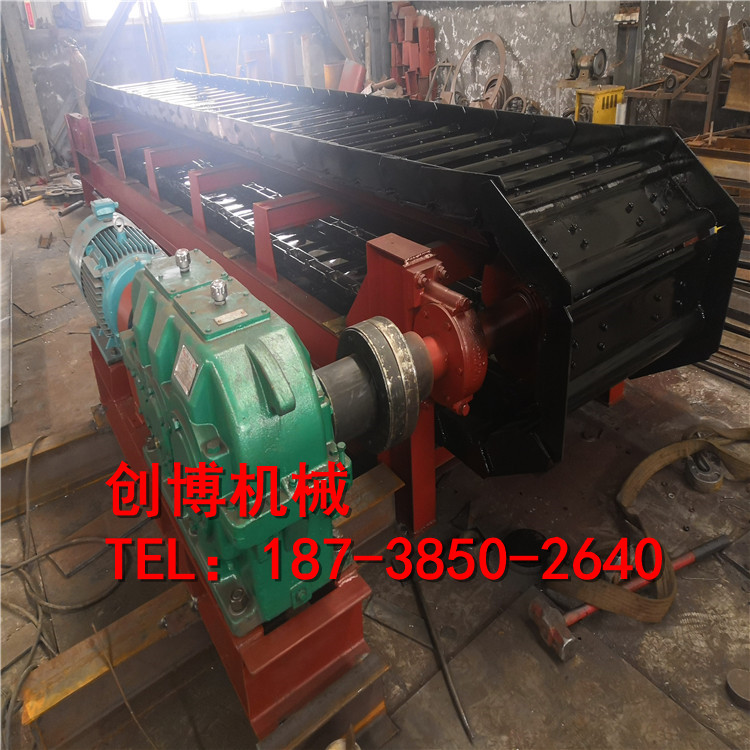

通过电动机、减速器驱动含有齿槽结构的头部链轮转动，从而使与链轮相啮合的牵引链条—套筒滚子链运动，牵引装有物料的输送槽向前运行。承载机构—滚轮部件在轨道上行走，承受了物料与运行构件的重量。由具有一定强度、刚度的机架承受全机重量，并通过机架传向基础。

物料由位于尾部上方的储仓内推落到输送槽内，随输送槽向前运行至头部罩壳的溜槽口卸出。

板式喂料机主要结构概述

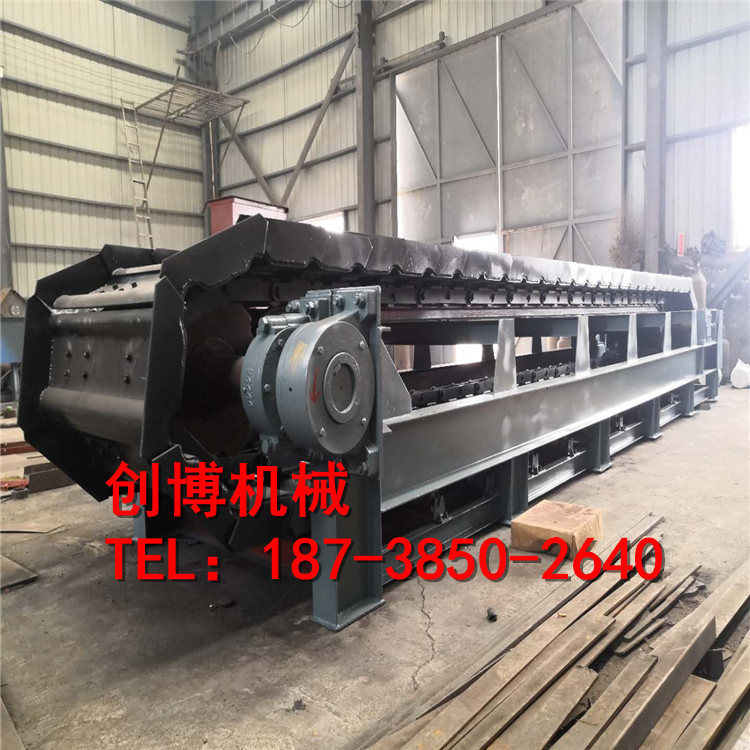

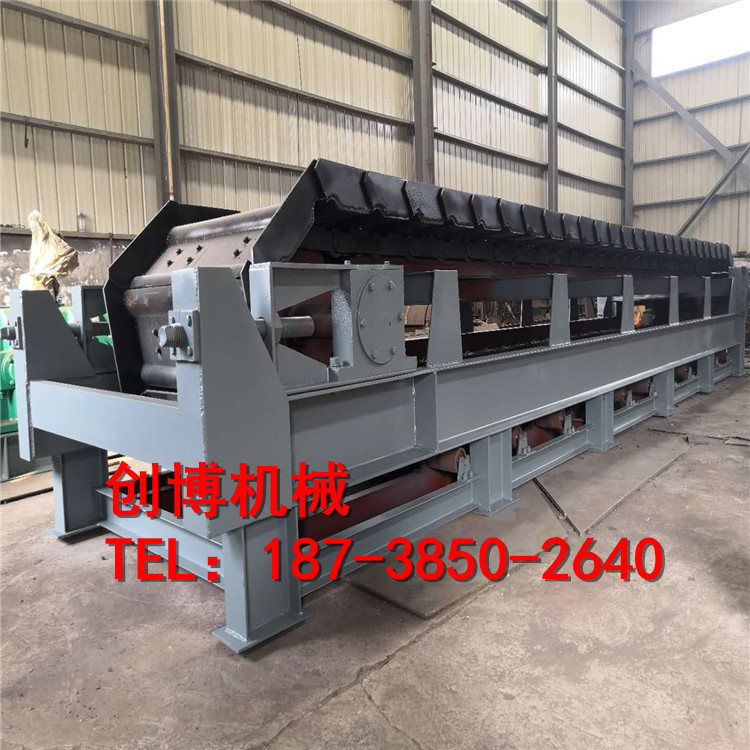

WBL1200板式喂料机由驱动装置、头部装置、机架、运行机构、尾部张紧装置等部件组成。

板式喂料机主要结构特点

机架构造简单，强度与刚性较好，制造安装便利。机架支腿直接落地，工艺布置灵活、简化土建。

头、尾链轮均采用整体形式，齿数为6，既提高了工作效率又延长了使用寿命。

运行部件的牵引链条在设计、选材与制造技术诸方面能保证提高制造质量，提高使用寿命。

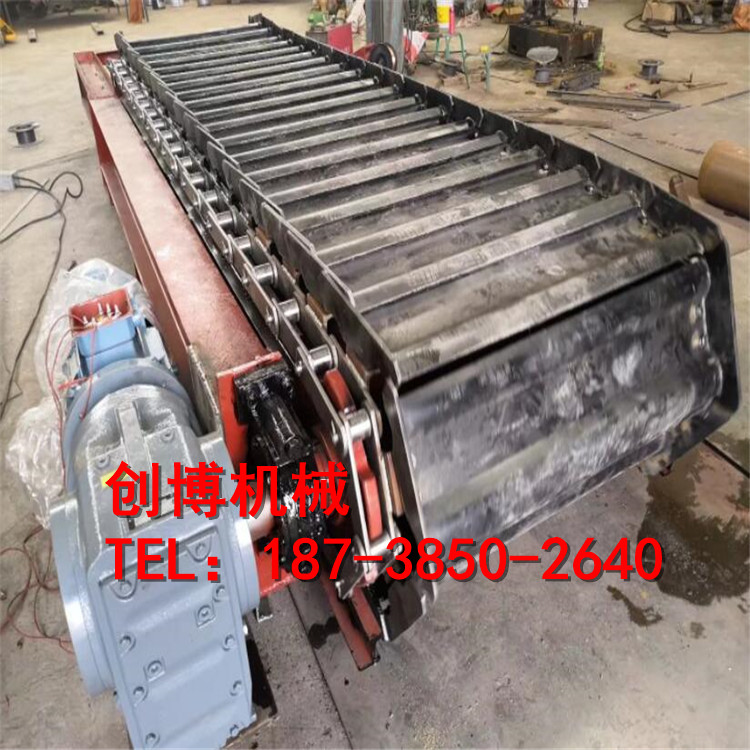

链板输送机是一种以标准链板为承载面，由马达减速机为动力传动的传送装置。链板式输送机，由动力装置（电机）、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为：链条，利用它的循环往复运动提供牵引动力；金属板，作为输送过程中的承载体。可以通过多列链板并行，使链板输送机做的很宽并形成差速，利用多列链板的速度差使多列输送在无挤压的情况下变为单列输送，从而满足饮料贴标、灌装、清洗等设备的单列输送的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶（罐）体处于动态过度状态，使输送线上不滞留物料，可以满足空瓶以及实瓶压力和无压力输送。

在自动化生产线中占有很重要的地位的设备当属输送机，它是较重要的散状物料输送与装卸设备。而输送机中链板式输送机是较为常见的输送机类型。

链板输送机可以满足饮料贴标、灌装、清洗等设备的单列输送的要求，同样也可以使单列变成多列并行走缓慢，从而产生储存量，满足杀菌机、储瓶台、冷瓶机的大量供料的要求，我们可以将两条链板输送机的头尾部做成重叠式的混合链，使得瓶(罐)体处于动态过度状态，使输送线上不滞留瓶子，可以满足空瓶及实瓶的压力和无压力输送。

链板材质：碳钢、不锈钢、热塑链，根据您的产品的需要可选取不同宽度、不同形状的链板来完成平面输送、平面转弯、提升、下降等要求。

链板式输送机，由动力装置（电机）、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为：链条，利用它的循环往复运动提供牵引动力；金属板，作为输送过程中的承载体。其原理主要是利用固接在牵引链上的一系列链条提供牵引力，用金属板作承载体引领物料随着水平或者倾斜方向输送。链板式输送机被广泛运用于各行各业之中，电力、冶金、酿酒、化工、医疗、机械制造等等宽广的领域。为满足生产现场的各种需求，我们可以对自动化线中的输送机器进行具体设计，来达到要求和目的。

1、链板输送机的输送面平坦光滑、摩擦力小，物料在输送线之间的过渡平稳，可输送各类玻璃瓶、等物料，也可输送各类箱包；

2、链板有不锈钢和工程塑料等材质、规格品种繁多，可根据输送物料和工艺要求选用，能满足各行各业不同的需求；

3、机架材质分铝型材、普通碳钢、不锈钢。

4、输送能力大，可承载较大的载荷，如用于电动车、摩托车、发电机等行业；

5、输送速度有效稳定，能保证有效的同步输送；

6、链板输送机一般都可以直接用水冲洗或直接浸泡在水中，设备清洁方便，能满足食品、饮料行业对卫生的要求；

7、设备布局灵活。可以在一条输送线上完成水平、倾斜和转弯输送；

8、设备结构简单，维护方便。

可根据需要选用相应材质和宽度的链板。

1.参照输送产品-平板链来选型

2.选用不同形式的平板链，可实现平面输送、平面转弯、提升下降等各种功能。

3.电机可根据需要设置在机架下面或机架上面。
