颗粒往复振动筛/摇摆筛

方形摇摆筛是一种具有高精度大产量的筛分设备，它具有自清网效果佳，筛网利用率高寿命长，密封效果好。

用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。通过方型回旋筛将激振器发生的回旋运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。

二、工作原理

从筛机摇动体即筛箱运动轨迹来看，方型回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。回旋筛的工作原理为，筛机起动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

三、产品特点

筛分量大，多层分级设计，一机分两组，一台抵多台使用，产量翻倍。

全封闭的结构,粉尘不飞扬,筛机振动小、噪音低，符合环境环保要求。

柔性筛分，加速度比普通振动筛低4-5倍，使用寿命提高，从而减少维护成本。

换网更加便捷，操作简单，牢固可靠。

大型静电喷塑工艺，设备更加美观、耐磨、防锈。

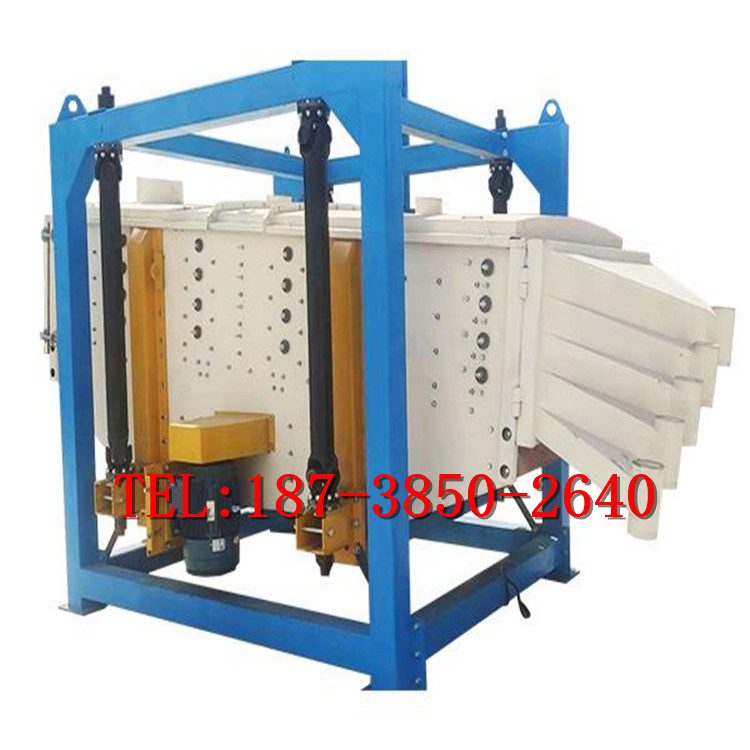

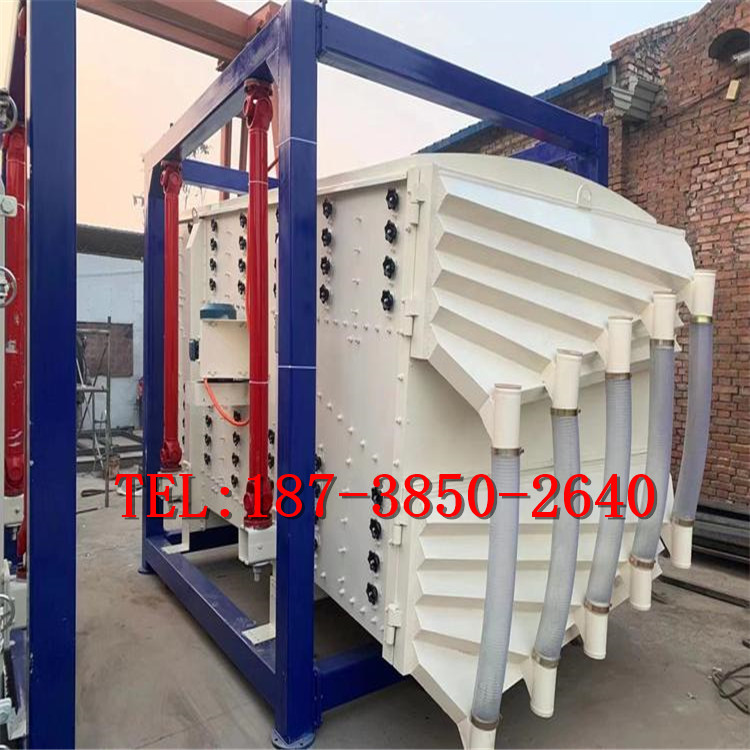

方形摇摆筛采用吊挂式结构，一种具有高精度大产量的高效筛分设备。用户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。本筛机采用全封闭结构，筛网通常采用两侧张紧方式固定，安装方便。通常为5层、3层设计，可以一次性筛分6种或4种规格物料，也可以安装一层筛网使用。方型摇摆筛适合石油抗裂剂陶粒砂,化工填充剂黄沙,石英砂,宝珠砂等物料的多层分级使用。

单独追求筛分精度会以牺牲产量为代价，而追求大产量又会使精度下降，方形精密摇摆筛是针对上述问题而专门设计的一种具有高精度、大产量的筛分设备，它广泛适用于化工(化肥、树脂、三聚氰胺、重碱、钢渣粉等)、食品(淀粉、食盐、砂糖、奶粉等)、冶金、非有色金属、有色金属、磁性材料等。方形摇摆筛是我公司在消化引进国外先进技术的基础上，并进行改进后，设计出的具有国际先进水平的特殊型、高精度、细粒筛分设备。方形摇摆筛和其他相关品牌厂商比较，具较大筛选面积和有效益处理能力。

方形摇摆筛应用于多种行业和领域，其耐用性、可靠性和有效性，具有的筛分能力。通过方形精密摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到筛分之目的。

方形摇摆筛产品特点：

1.有效筛分面积大，使筛分效率显著提高

2.能够使物料在筛网上停留足够的时间，保证筛分精度的同时提升筛分率

3.独特的结构设计，能够轻松更换筛网，降低维护成本

4.有更多的筛网层数和目数选择，能够满足更多生产需求

5.该设备采用先进的防堵设计，可适用于是筛分难度大的超精细粉末.

在化工、食品、制糖、盐、陶粒、采矿、冶金、饲料、化肥、医药、压裂砂、覆膜砂、陶粒支撑剂、活性炭、石灰石、石油焦、塑料母粒、PVC粉末、建材、粮食、耐火材料等行业均有运用。

方形摇摆筛高性能

在粉末颗粒筛分中，摇摆式筛分机提供了大的产能，在大处理量的基础上，保证高的产品合格率。有大的筛分面积，保证大的处理量与精度。可以配置多层不同目数筛网。

方形摇摆筛便捷的筛网更换方式

大型筛分机的筛网更换难度更大，而摇摆式筛分机的筛网更换方式采用前或后端设计可以打开结构，需要更换或检查筛网时，可以简便拉出筛网，节省工时。
