HX-20固定式粮食全自动扦样机

固定式粮食全自动扦样机俗称气探子或者称电动探子，不过它的简称为扦样机。固定式字面意思是不能移动的意思，扦样机工作时需要汽车开致扦样机附近，能够在横臂旋转范围内。粮食全自动扦样机有主杆立柱升降、自动旋转、跑车移动、扦杆上下升降功能。

固定式扦样机需要客户提前预定，厂家提供预埋件和设计图纸，预埋件所需地坑大小为1.0*1.0*1.0米见方，所对应位置应与车道平行，并且距离障碍物较短为1.0米。

全自动扦样机同时分为机械式链条传动和液压式传动

主要性能指标

1、旋转臂长（沿X轴） 5500mm（可根据用户要求制作）

2、扦样杆长（沿Z轴） 6000mm（可根据用户要求制作）

3、摆动角度 0～270°

4、遥控开关控制板电源380V

5、遥控为10键9伏电池

6、旋转电机 380V 0.75kw

7、扦样小车移动电机 380V 1.5kw

8、主柱升降液压电机 380V  4kw

9、吸粮器  380V  7.5KW

10、显示屏尺寸 19英寸

11、硬盘存储空间 500G

一、结构工作原理

固定式粮食扦样机由两部分组成，机械装置，电控系统。

1、机械装置

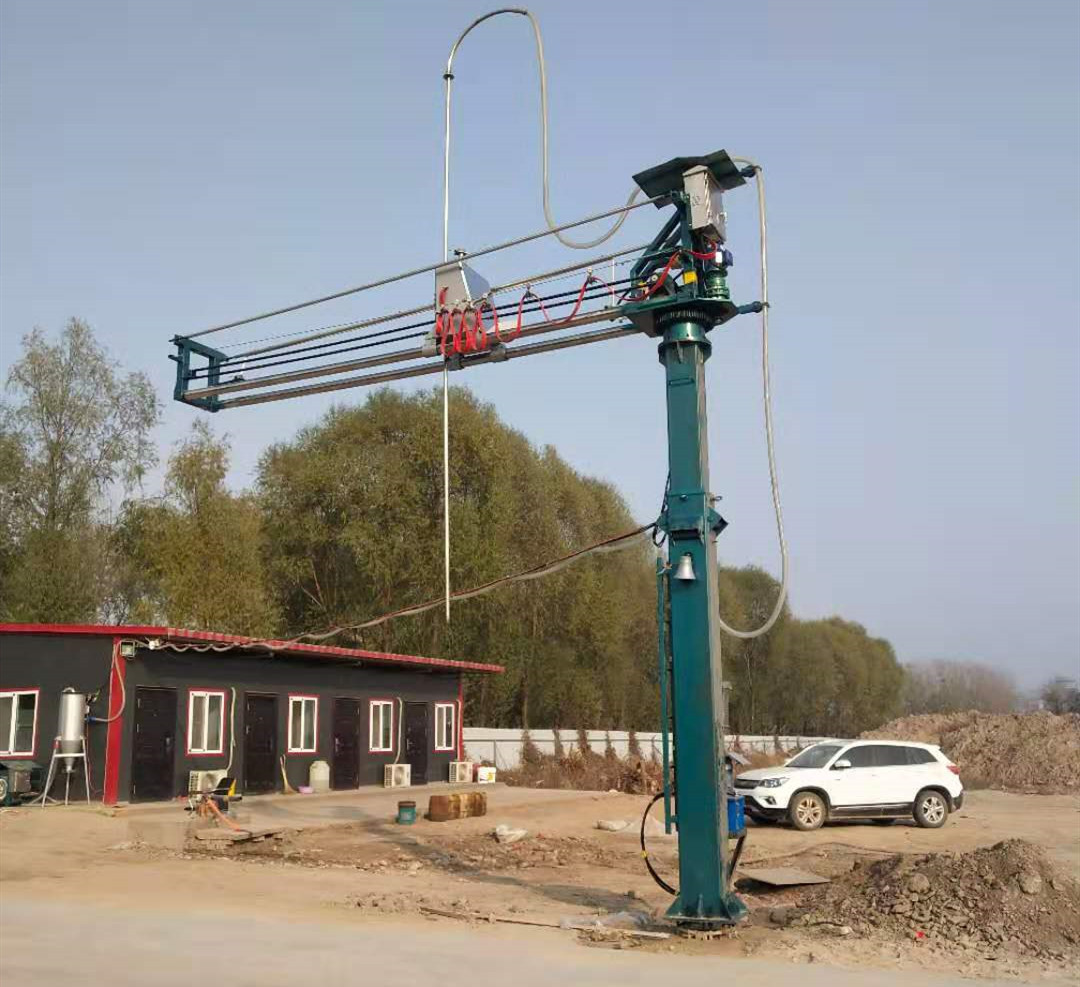

机械装置主要由扦样小车，旋转臂和立柱三大部分组成，能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。

2、电控系统

 电控系统由电机主回路和按钮式组成。

二、设备运输与安装

1、设备运输

固定式粮食扦样机运输前将扦样小车移到靠近立柱部位，运输中注意设备与人的安全。

2、设备安装

安装时将立柱下面法兰螺栓孔与地脚螺栓对齐，扭紧螺母即时，同时注意旋转臂的旋转空间是否够用。

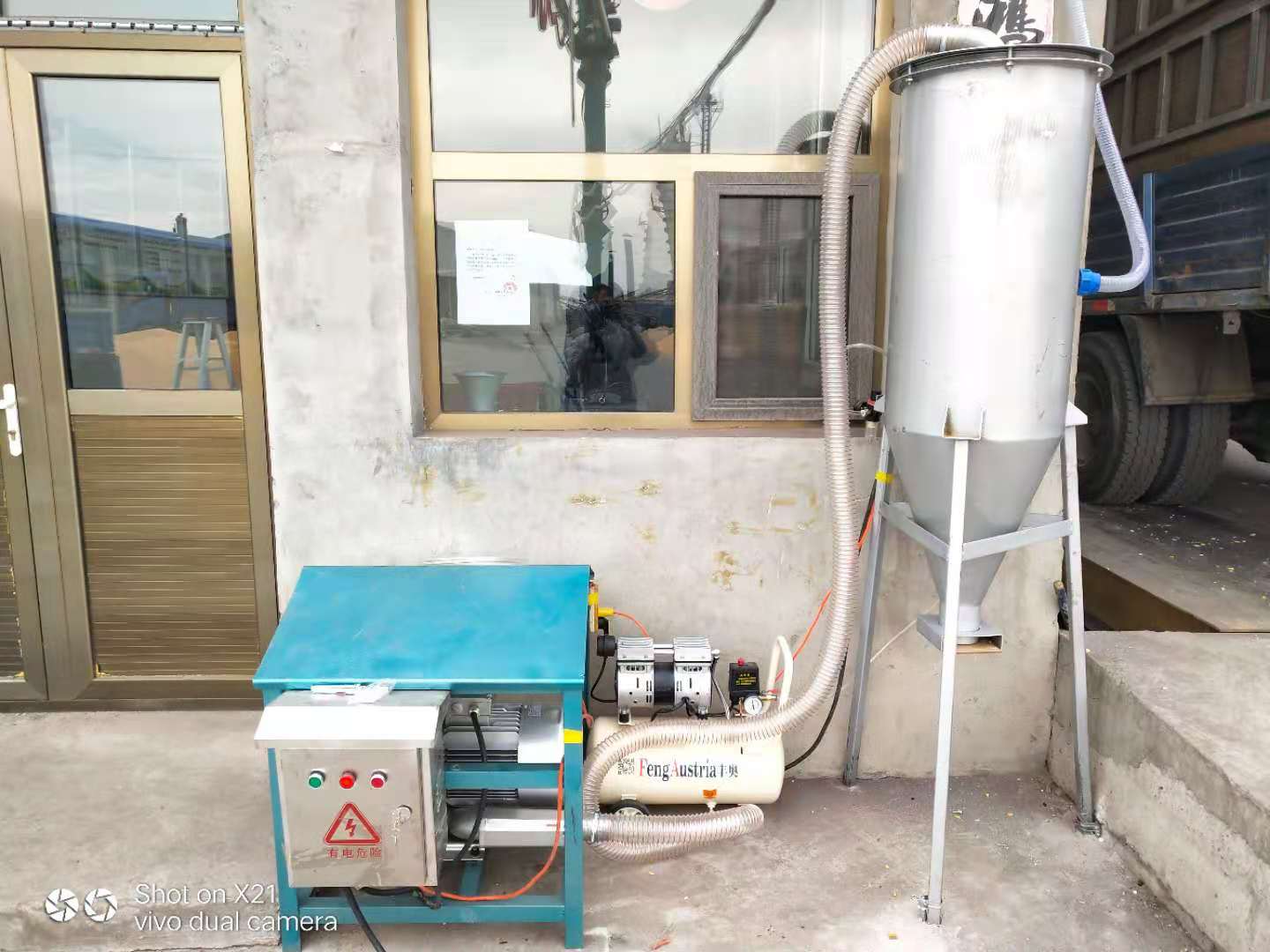

机械安装后，将吸粮管与储粮桶吸粮器管接上。
