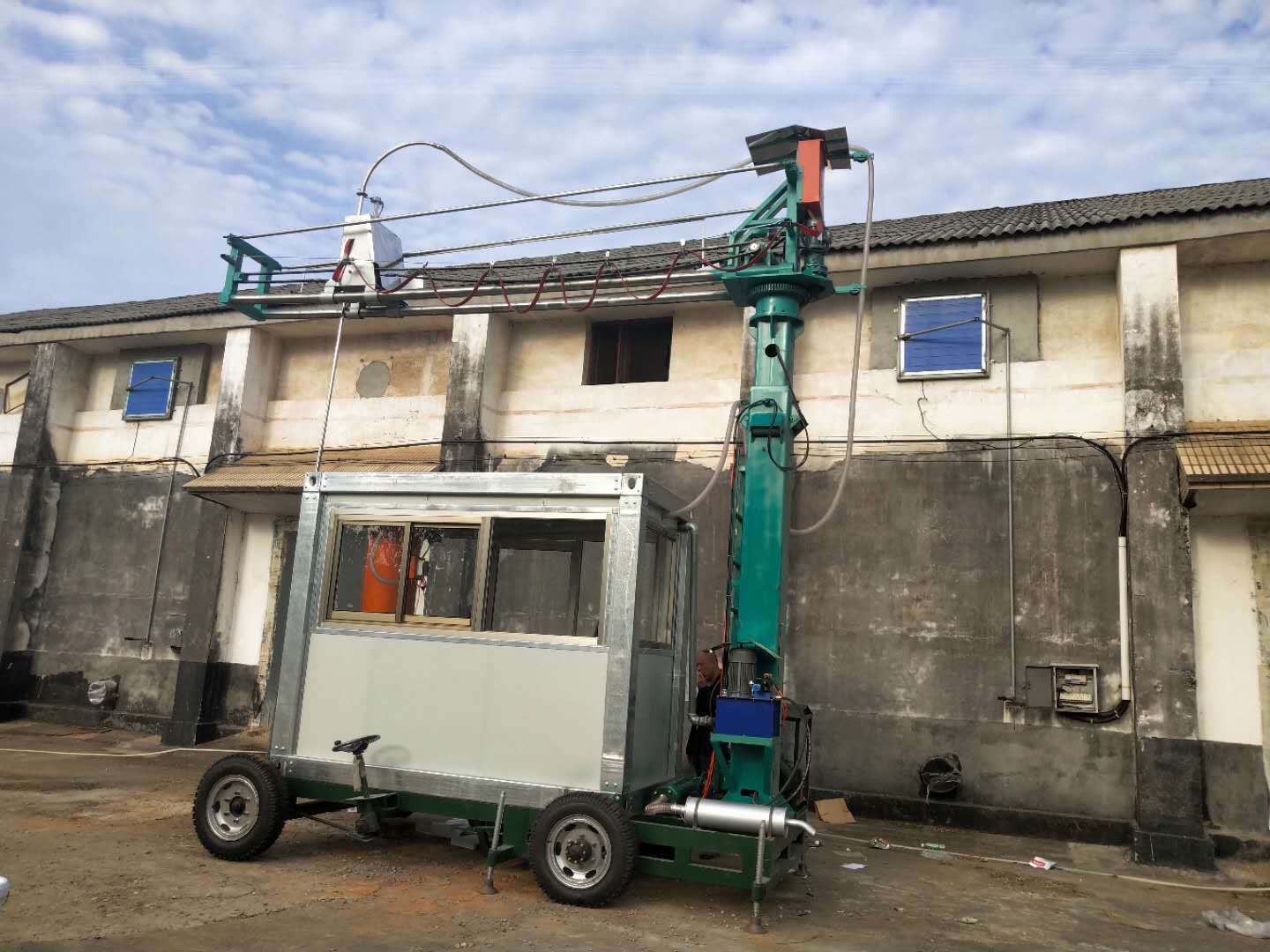

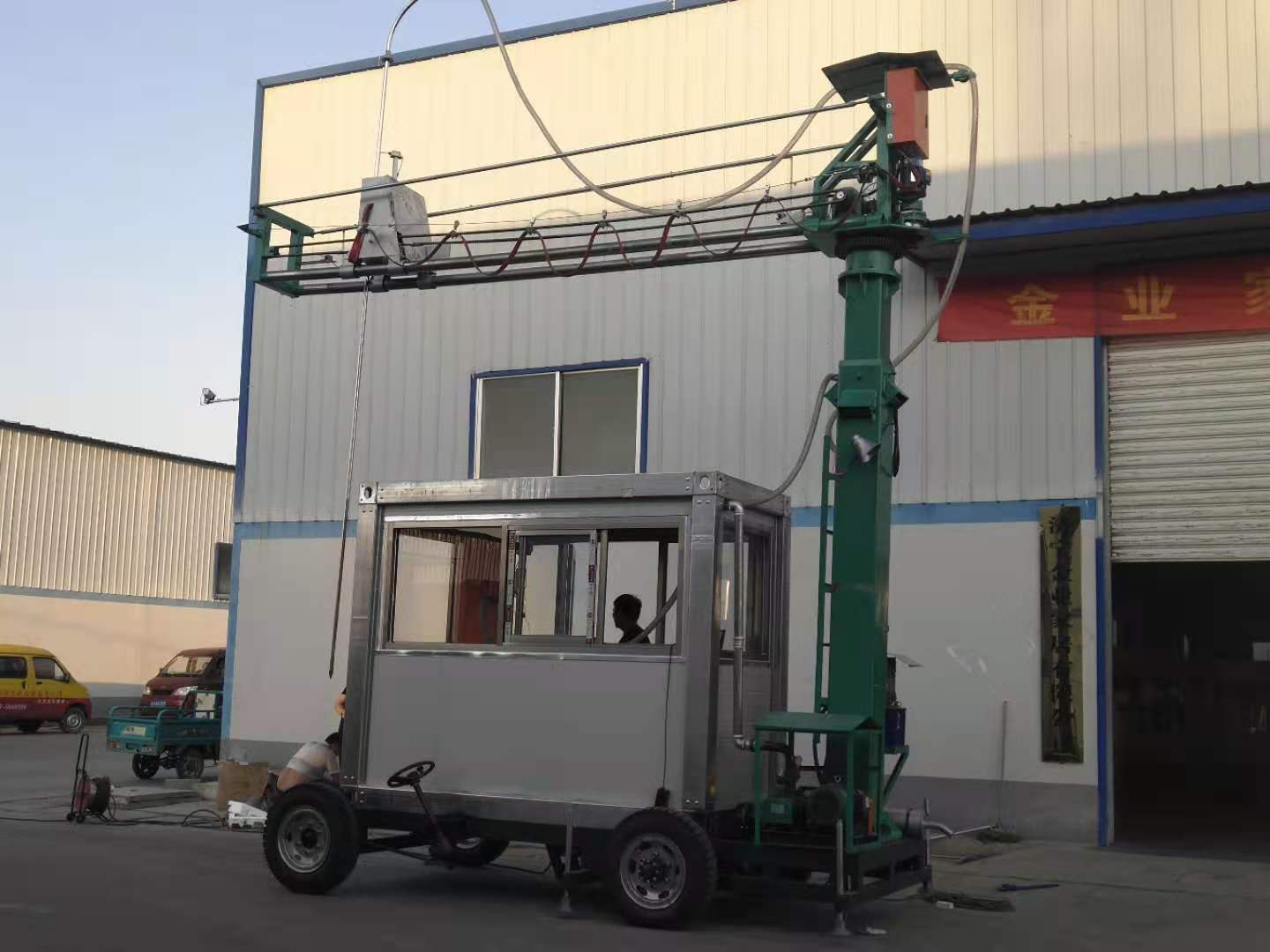

移动式全自动扦样机是一款可以行走的取样设备，移动式自动扦样机必固定式扦样机更高级。该机不受场地限制，哪里方便就开致合理位置，行走部分由2.2KW电机带动，整机380V电源输入，保障工作的稳定性。
移动式扦样机无需提前设计位置，根据客户需求随时移动，是一款可以自由活动行走式的扦样机（移动式扦样机工作取样时是不能移动的，工作时固定支腿必须安装到位）
全自动扦样机同时分为机械式链条传动和液压式传动。
主要性能指标
1、旋转臂长（沿X轴） 5500mm（可根据用户要求制作）
2、扦样杆长（沿Z轴） 6000mm（可根据用户要求制作）
3、摆动角度 0～270°
4、遥控开关控制板电源380V
5、遥控为10键9伏电池
6、旋转电机 380V 0.75kw
7、扦样小车移动电机 380V 1.5kw
8、主柱升降液压电机 380V 4kw
9、吸粮器 380V 7.5KW
10、显示屏尺寸 19英寸
11、硬盘存储空间 500G
一、结构工作原理
固定式粮食扦样机由两部分组成，机械装置，电控系统。
1、机械装置
机械装置主要由扦样小车，旋转臂和立柱三大部分组成，能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。
2、电控系统
电控系统由电机主回路和按钮式组成。
二、设备运输与安装
1、设备运输
固定式粮食扦样机运输前将扦样小车移到靠近立柱部位，运输中注意设备与人的安全。
2、设备安装
安装时将立柱下面法兰螺栓孔与地脚螺栓对齐，扭紧螺母即时，同时注意旋转臂的旋转空间是否够用。
机械安装后，将吸粮管与储粮桶吸粮器管接上。
三、工作原理
1、旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转，从而带动旋转臂转动。
2、扦样小车的前后移动靠扦样小车移动电机通过钢丝绳使扦样小车前后移动。
3、扦样杆上下移动靠扦样杆升降电机通过钢丝绳带动扦样杆上下移动。
4、扦样过程
当扦样点选好后，启动风机，再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后，微型吸粮器使吸粮管与扦样杆形成一定的负压，这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内，即完成了扦样作业。扦样杆探杆有接触车底自动反弹功能，避免扎破车底或损坏探杆。
储粮桶有脉冲除尘装置，电子控制系统，免于人工清理，节约时间，环保高效！
|
