滚筒筛沙机

滚筒筛沙机，是一种对物料大小进行分处理的筛分设备，具有工艺布置简单的特点，主要由进出料口、电机、减速机、机架、滚筒装置等组成。该设备可广泛用于化工、焦化厂、矿山、电厂、建材、冶金等行业，常用在中、细粒物料的分J筛分，以提高物料的质量。滚筒筛采用特制筛网，具有筛分效率高，使用寿命长；安装倾斜角小，筛孔不易堵塞；结构简单，维修方便;运行平稳，噪音较低；占据空间小，便于工艺布置的特点。

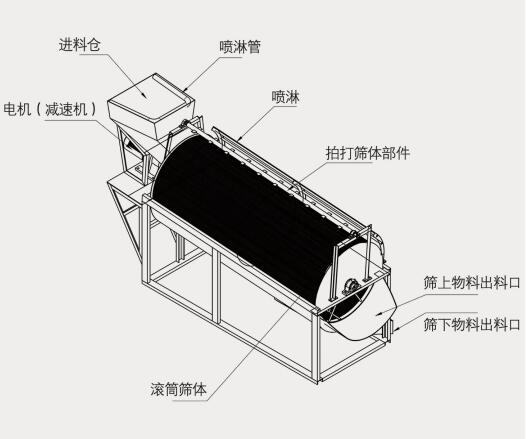

结构组成：电机、减速机、滚筒装置、机架、密封盖、进出料口、喷淋、拍打架。

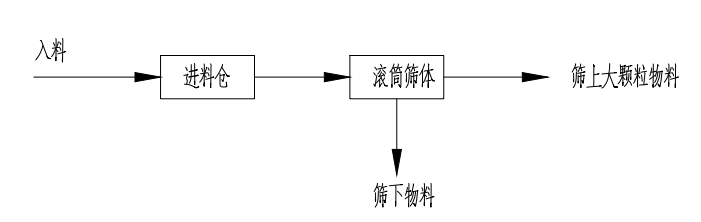

工作原理：滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料(筛下产品)经滚筒外圆的筛网排出，不合格的物料(筛上产品)经滚筒末端排出。在滚动过程中位于筛子上部的拍打架会一直拍打滚筒装置，防止物料卡在筛网中影响筛子使用。同时滚筒筛的喷淋可以在滚筒装置转动过程中对筛子表面及物料进行冲洗，是物料更干净。

滚筒筛沙机一般大致分为小型、中型、大型，又细分为多种规格，以下就几个常见的规格为大家做简要介绍：

   小型滚筒筛沙机GTS820，筒体规格φ0.8×2m，筒体倾角为6度，筒体转速每分钟达32转，筛孔尺寸2-20mm，较大进料粒度为网孔尺寸×2.5mm，产量较低每小时7m3，较高每小时30m3，配用功率为3kw的电机即可；

   中型滚筒筛沙机GTS1240，筒体规格φ1.2×4m，筒体倾角为6度，筒体转速每分钟达20转，筛孔尺寸2-20mm，较大进料粒度为网孔尺寸×2.5mm，产量较低每小时14m3，较高每小时120m3，配用功率为5.5kw的电机即可；

   大型滚筒筛沙机GTS1560，筒体规格φ1.5×6m，筒体倾角为6度，筒体转速每分钟达17转，筛孔尺寸2-20mm，较大进料粒度为网孔尺寸×2.5mm，产量较低每小时22m3，较高每小时200m3，配用功率为11kw的电机即可；

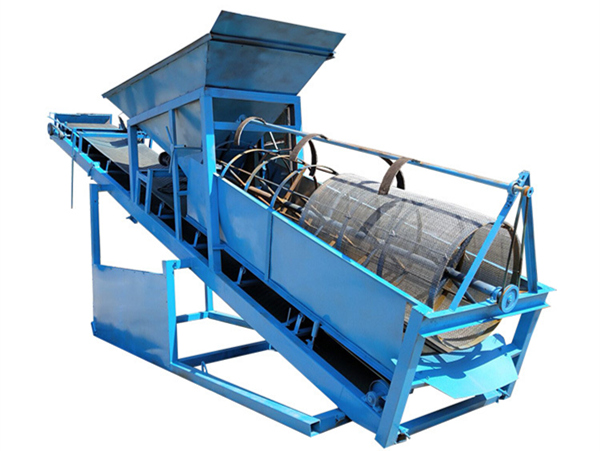

图片实拍:

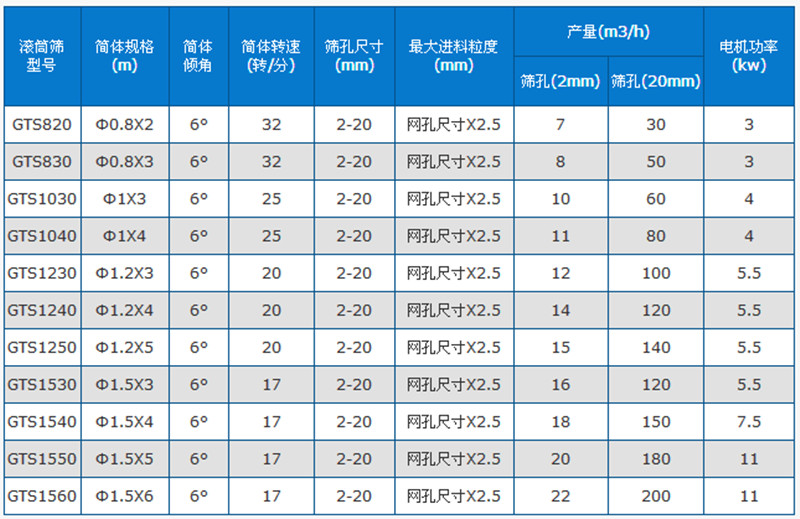

技术参数:
