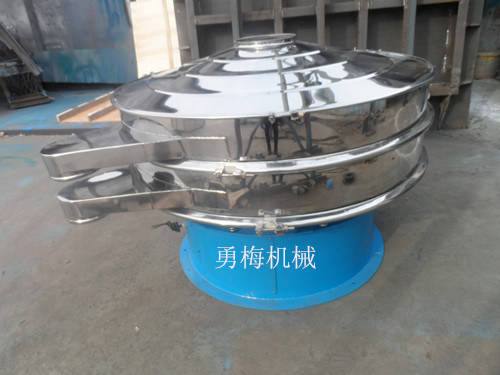

1米陶瓷筛 圆形振动筛
旋振筛结构原理

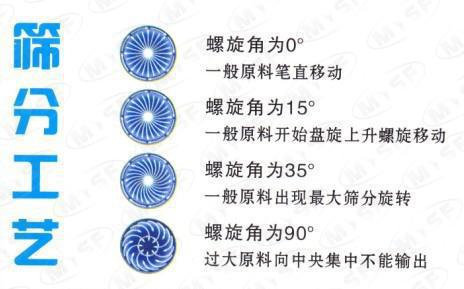

三元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。
旋振筛工作特点：
1、筛分效率高，设计精巧耐用，任何粉类、液体类皆可使用。
2、独特网架设计，有效缩短换网时间、解决网目堵塞及凹陷问题，清洗方便，操作简单。
3、密封性好，粉末不飞扬，液体不渗漏。
4、物料自动排出，可以连续作业。
5、采用直立式振动电机，无机械传动，使激振力传递过程无损耗，有效传递至筛面。
6、体积小，不占用空间，移动方便。
旋振筛技术参数：
型号规格 参数名称 | S49A 400 | S49A 600 | S49A 800 | S49A 1000 | S49A 1200 | S49A 1400 | S49A 1500 | S49A 1600 | S49A 1800 | S49A 2000 |
公称直径mm | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 |
有效筛面面积m2 | 0.09 | 0.23 | 0.43 | 0.66 | 0.99 | 1.34 | 1.58 | 2.01 | 2.32 | 2.9 |
有效筛面直径mm | 340 | 540 | 740 | 916 | 1126 | 1310 | 1416 | 1520 | 1720 | 1920 |
筛面规格 目/in | 2-400 |
物料粒度mm | 〈10 | 〈20 | 〈30 |
振次 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 |
层数（s） | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 |
功率 （KW） | 振动电机 | 0.18 | 0.25 | 0.55 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 |
普通电机 | - | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.0 | 3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
