DZC垂直振动提升机工作原理:
DZC系列电机振动垂直提升机是由提升槽、振动电机、减振系统和上的两台相同型号的振动电机中心线交叉一定角度安装，并做相反方向自同步旋转，振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振器上的整个机体不停振动，使物料在提升槽内被抛起的同时向上运动，物料落入入料槽后，开始被抛起，此时可以使物料与空气充分接触，还可以起到散热冷却的作用。

该提升机对粉状、块状和短纤维状的固体物料（有粘性和易结块的除外）都可垂直输送，还可以完成对物料的干燥、冷却作用。分敞开式、封闭式两种结构。并可按照用户需要进行特殊设计。

DZC型系列垂直振动提升机安装尺寸表:

型号	Φ	Φ1	Φ2	H	H1	H2	H3	D	Lx8	Ld×Bd	Φd
DZC300	300	146	500	～2000	～2750	40	75	270	680×680	\\	11
DZC500	500	219	850	～3000	～4020	50	80	475	1080×1080	880×880	13
DZC550	550	245	900	～3500	～4530	55	85	500	1100×1100	900×900	13
DZC600	600	273	950	～4000	～5150	60	85	525	1100×1100	900×900	15
DZC800	800	351	1200	～4500	～5650	60	90	650	1300×1300	1050×1050	15
DZC850	850	402	1250	～5000	～6150	65	100	675	1400×1400	1150×1150	17
DZC900	900	530	1300	～6000	～7180	65	110	700	1600×1600	1300×1300	17

五、DZC系列垂直提升机主要技术参数：

型号	输送量 (t/h)	输送槽直径 (mm)	输送宽度 (mm)	输送高度 (m)	振次 (min)	双振幅 (mm)	电动功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

当DZC系列垂直提升机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

本机用于水平、倾斜或短距离输送物料，在输送同时兼具有搅拌功能，可多点进料、出料。螺旋提升机具有性能稳定，维修方便，安全可靠，节省人力等。管式上料提升机密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。垂直振动提升机采用振动电机作振动源，利用两台振动电机的合成振幅，将物料沿螺旋输送槽向上输送。主要用于提升颗粒状、粉状、块状物料。除具有从下向上提升物料外,还可以完成对物料的干燥和冷却。分为敞开式、封闭式两种结构。我们勇梅机械可按照用户需要进行特殊设计。

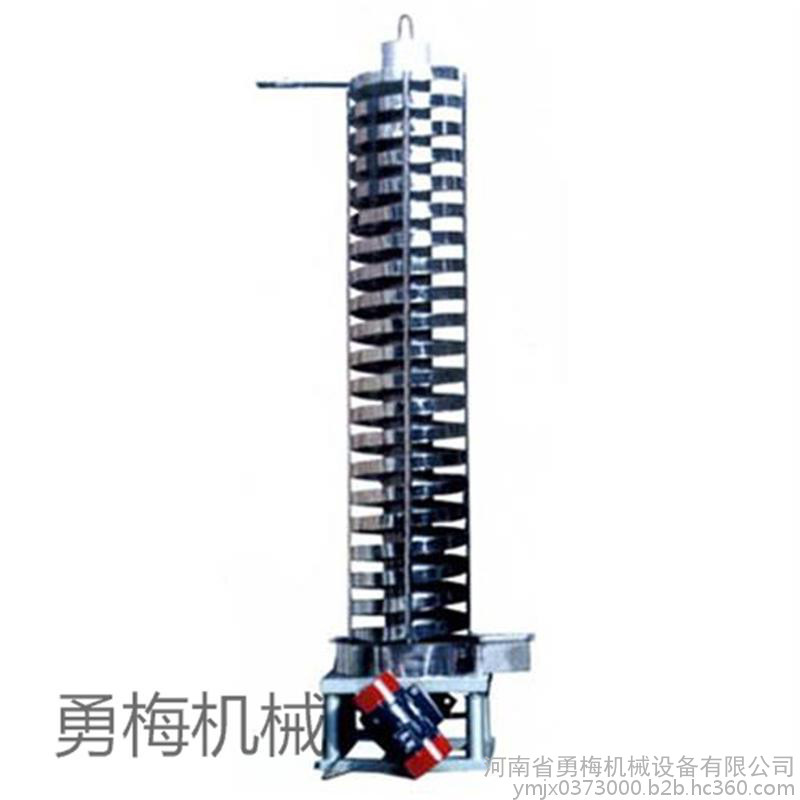

DZC300垂直提升机
