板喂机产品介绍

超英机械板喂机型号鳞板生产厂家板喂机减速机按设备的动力配置电源线和控制开关。安装后检查各部位螺栓有无松动及主机仓门是否紧固

一、板喂机用途

板式喂科机可用于沿水平或倾斜方向由储仓向破碎机、输送机或其它工作机械输送各种块状或松散物料。泛用于矿山、 冶金和水泥行业，是原科处理或连续生产中不可缺少的设备，对运送大块和尖锐的物料尤为适宜。在水泥厂中可运送块度不大于1000mm的石灰石、

二、板喂机基本结构

板式喂科机由头部驱动装置、尾部装置、链板装置及机架等五部分组成。

A.头部驱动装置:头部驱动装置是板式喂料机的动力及传动部分，它由电动机、减速机及链

轮装置等组成。电动机采用变频调速，以工艺上调节喂科量的要求。板式喂料机的链轮装置采用头部链轮齿数为8/6、尾部链轮为托轮的链轮带动两条链轨总成、梢板沿滚轮运动。

B.尾部装置:尾部装置是板式喂料机的该向部分，由尾轮轴、两只尾轮、轴承等组成。

C.拉紧装置:拉紧装置采用结构简单，安全可靠的螺栓拉紧装置。

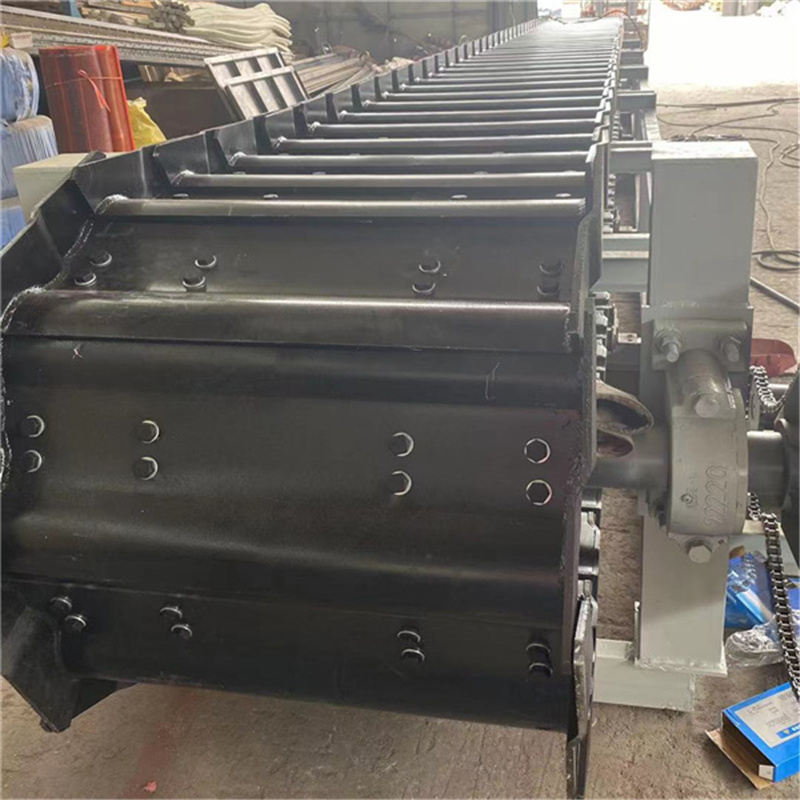

D.链板装置:链板装置由牵引链和链板组成。牵引链采用耐冲击、运行平稳、工作可靠的链条链轨总成。链板由10mm厚的Q235S钢板冲压而成,两边焊有8mm厚的钢板作挡板，用度螺栓将其与牵引链紧固在一起。

E机架:机架为整体机架，用槽钢或者工字钢及钢板焊接而成，机架上设有条轨道支撑链板装置及物料。
