大型气动振动器,重型气动振动器

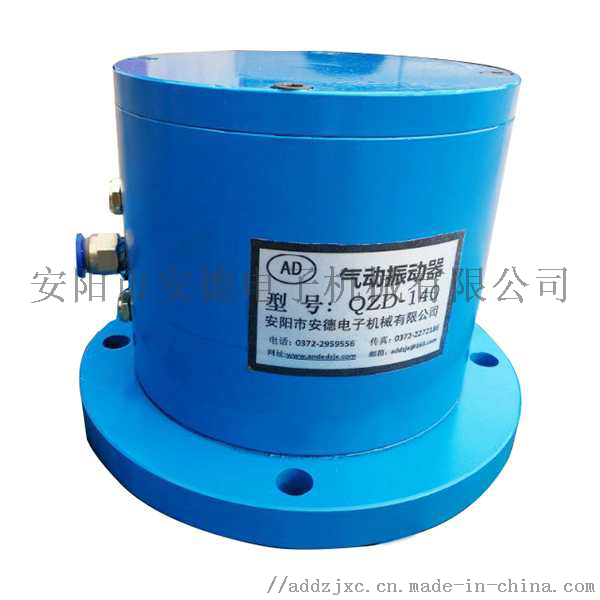

QZD系列气动振动器

一、产品特点

1、在空间任意方向安装使用。

2、在管路上加节流阀可调频。

3、使用方便，只需用一根通气管即可。　

4、振动力大。

5、寿命长。

二、产品结构和工作原理

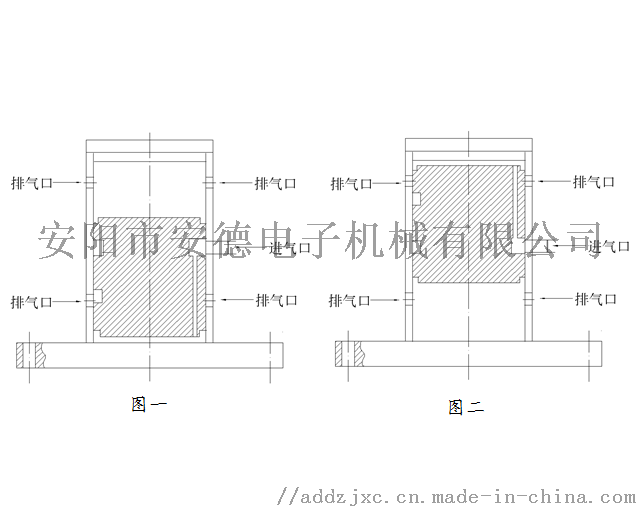

打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端**循环结束，第二循环开始，依次不断的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。

• 技术参数

 QZD-200  QZD-180  QZD-160  QZD-140  QZD-125  QZD-100  QZD-80 QZD-63 QZD-50 QZD-40 QZD-32

四、主要用途

该产品振动力大，但噪音不超过80dB，解决物料严重粘壁，堵塞，混凝土灌浆模板振动，不锈钢的用在食品和制药行业。

安装及使用过程中如有问题，请致电安阳安德电子机械有限公司

电话：0372-2959556 传真：0372-2272186 手机：13503975383

QQ：519817447     QQ：867339139

网址：

邮箱：dequanj@163.com

注意事项：

1）振动器使用时空气必须是含油空气，须在振动器前加装油雾器，油雾器流量不得小于2000。

2）使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每隔3－5天再拧紧。
