压裂砂方形分级的摇摆振动筛

压裂砂方形分级的摇摆振动筛

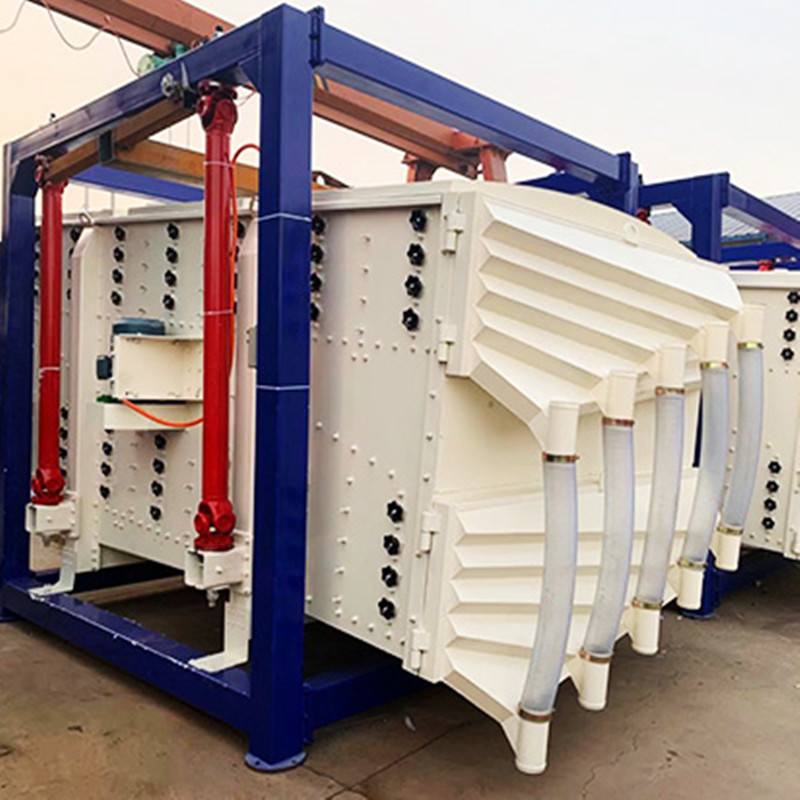

平面回转筛是一种高标准的精细筛分机，它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，该产品结构设计紧凑，

 精细筛在操作时待处理的物料随气流经给料管和可调节的管进入机内，向上经过锥形体而进入分级区。由轴带动作高速旋转的旋转叶轮进行分级，细物料随气流经过叶片之间的间隙，向上经排出口排出，粗粒被叶片所阻，沿中部机体的内壁向下滑动，经环形体自机体下部的排出口排出。冲洗气流(又称二次风)经气流人口送人机内，流过沿环形体下落的粗粒物料，并将其中夹杂的细物料分出，向上排送，以提高分级效率。

主要有以下特征。

 （１）筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由木质框架（化肥用不锈钢材质）和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。

 （２）驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。

平面回转筛具有结构先进实用、性能稳定可靠、安装调试方便等优点，适用于各大小饲料加工企业，粮食、食品加工企业。
