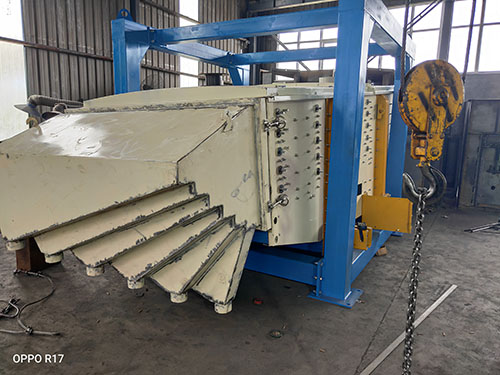

对振动筛jczhendongshai.com的结构修改的主要目的是使结构的固有频率远离其工作频率，防止共振，减少噪声。对于振动筛有2阶固有频率与工作频率过于接近，差值在10%以内的问题，作者首先采用改变振动筛的材料的方法来改变其固有频率。改变原始设计中侧板的厚度，将有限元模型中的侧板厚度由原来的12mm改为14mm，再进行同样的分析计算。结果发现，整体的刚度并没有得到明显的改善，与工作频率接近的仍为第8、9阶频率，其值为f(8)=15.965Hz，f(9)=16.896Hz，改变不大，仍与工作频率相差10%以内，未能达到修改的目的，而且将筛体的总重量提高了很多，增加了轴承的负担。

因此，考虑对筛体的结构进行修改来改变其固有频率。通过动画显示振动筛的振型图，可以清晰地看到，在第8阶，筛体做沿着纵向的错动；在第9阶，筛体为整体的扭动，这说明，筛体在纵向方向的刚度较弱，使8、9阶的频率拉不开，且接近振动筛的工作频率。

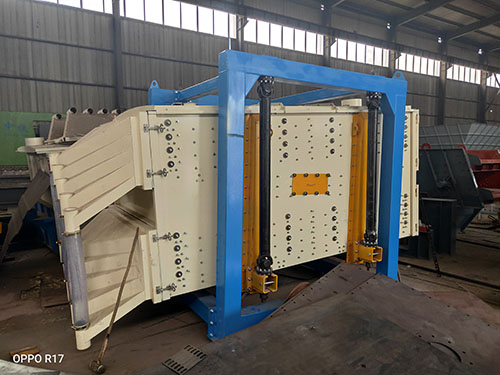

基于以上考虑，重新考虑了在筛面底部增加两条纵向加强梁以提高整体结构的纵向刚度。从设计、加工等因素方面考虑出发，这两条加强梁采用了两个角钢叠加而成的T型截面梁。

可见，通过增加加强梁增强纵向刚度，振动筛的固有频率发生了变化，正好避开了工作频率，其中修改后的第8阶和第9阶固有频率与工作频率分别相差16.46%和54.73%，其余各阶固有频率与工作频率的差值均在16%以上，满足了设计要求。此外，对比动力学修改前后的振型发现，振动筛虽然固有频率发生了变化，但是部分固有频率下的振型基本不变。

与修改前的模态相比较，修改后的振动筛的第9阶固有频率与工作频率的差值增大了很多，完整避开了工作频率。而较接近工作频率的阶数为第7阶和第8阶，相差在16%左右，虽然高于设计所要求的10%，但是还有必要对该两阶的振型进行仔细观察。在ANSYS中将振型以动画的形式动态的仿真，观察这两阶的振型。通过分析，发现第7阶的振型主要为筛体的整体扭转振动，第8阶由整体沿纵向的错动变为侧板的一阶振动，主要是侧板上部中间位置的位移比较大，说明该振动筛在每次启动和停机过共振区时以及工作过程中，筛体会产生一定的损伤，尤其是侧板中上部，所以对该处位置有必要进行加强，通过增加加强筋的方法，增加强度。
