直线筛适用范围 陶瓷震动筛选机 电动筛1025-2直线筛分机
DZSF直线振动筛主要特点及适于行业:直线筛、震动筛选机筛分结构简单、耗能少、噪音低、精度高、处理量大、筛网使用寿命长、密封性好、极少粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
该产品广泛应用于玻璃、建材、粮食、化肥、磨料、化工、食品、塑料、医药、冶金、陶瓷等行业中干式粉状或颗粒状物料的筛分。
直线筛工作原理:
DZSF系列振动筛工作时,两电机同步反向旋转使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业.
直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。大给料粒度不大于10mm。

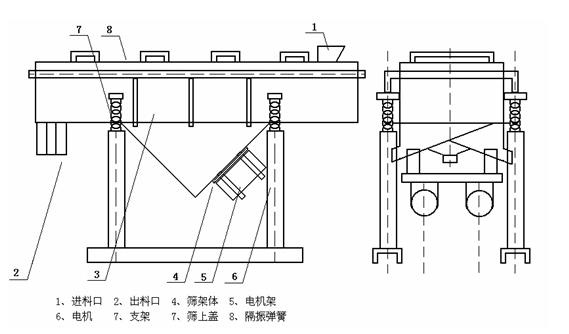

SZF直线筛利用电机作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物分别从各自的出料口排出。直线振动筛 玻璃纱振动筛 单层多层筛分机具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水作业。
DZSF系列直线振动筛技术参数:
型号 | 筛面尺寸 | 筛面层数 | 网孔尺寸 | 处理量 | 振次 | 双振幅 | 电机功率 | 振动方向角 | 外形尺寸(长×宽×高) |
DZSF520 |
| 1 2 3 1 2 3 4 5 6 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2140×808×848 |
2DZSF520 | 500×2000 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2199×808×878 |
3DZSF520 | 500×2500 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2256×808×938 |
DZSF525 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2642×808×848 |
2DZSF525 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2699×808×878 |
3DZSF525 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2750×808×938 |
4DZSF525 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2813×808×1000 |
5DZSF525 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2883×808×1060 |
6DZSF525 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2953×808×1120 |
DZSF1020 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2152×1320×900 |
2DZSF1020 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2219×1320×960 |
3DZSF1020 | 1000×2000 | 3 | 2-200 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 |
4DZSF1020 | 4 | 0.07-15 | 960 | 4-8 | 2×0.75 | 45-60 | 2353×1320×1100 |
5DZSF1020 | 5 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2420×1320×1160 |
6DZSF1020 | 6 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2487×1320×1220 |
DZSF1025 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 |
2DZSF1025 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 |
3DZSF1025 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2336×1320×1030 |
DZSF830 2DZSF830 3DZSF830 | 800×3000 | 1 2 3 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 |
0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 |
0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 |
DZSF1030 | 1000×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1340×1120 |
2DZSF1030 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3219×1340×1120 |
3DZSF1030 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3286×1340×1120 |
DZSF1224 | 1200×2400 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 |
2DZSF1224 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 |
3DZSF1224 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
