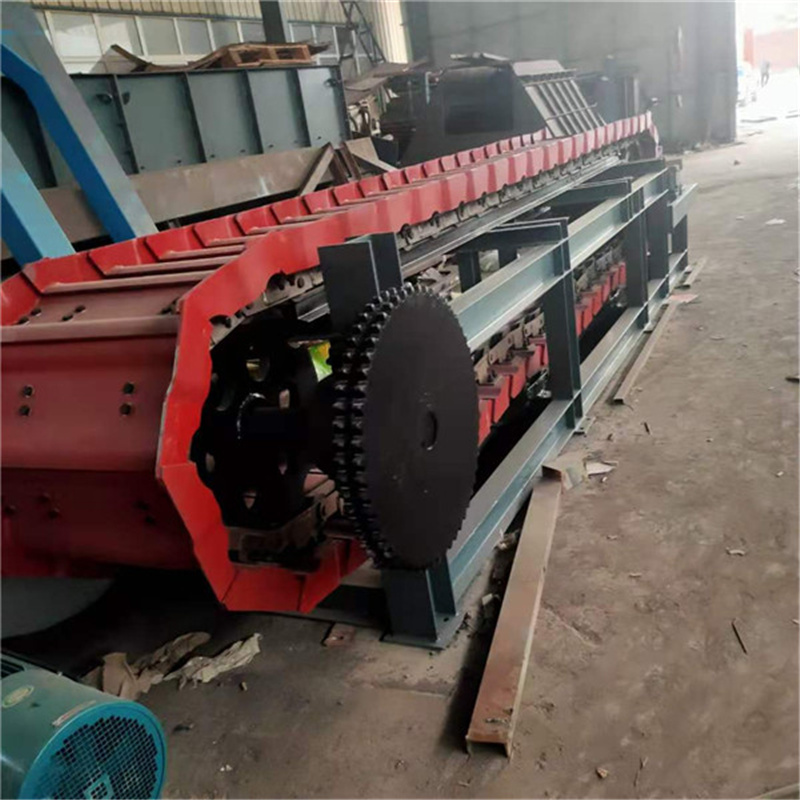

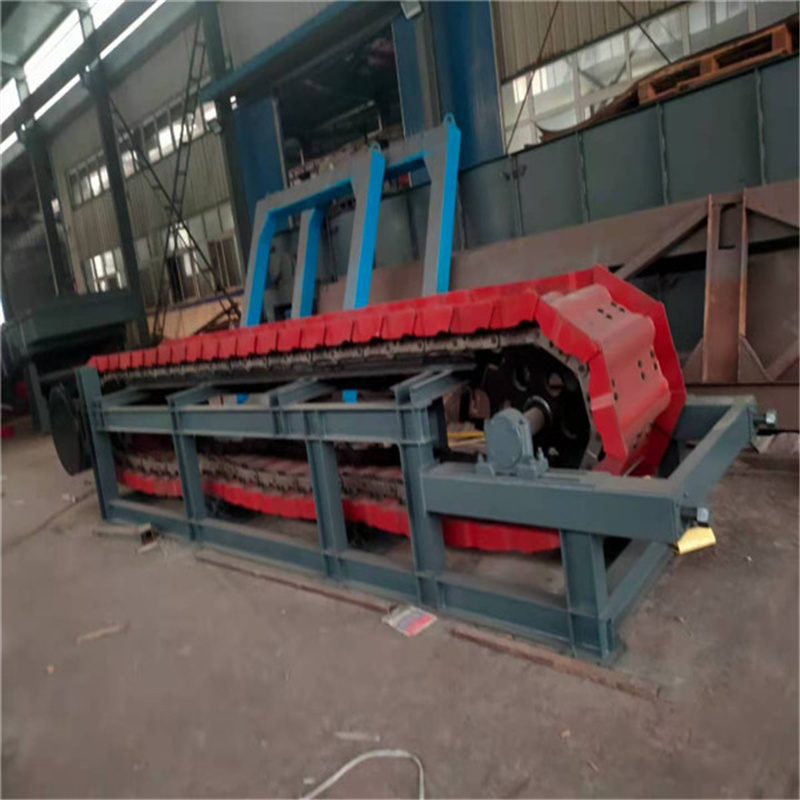

采用节距为228.6mm（9吋）的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。板式给料机也叫板喂机、板式喂料机，用于沿水平或倾斜方向向破碎机、输送机或其他工作机械连续均匀地配给和转运物料。尤其对运送大块、高温和尖锐的物料为适合，并能在露天和和恶劣的下可靠地工作。

板式喂料机设计时需要确定的主要参数主要有：槽板宽度、头尾轮中心距、给料能力、安装倾角、传动部分电机减速机型号等参数

A板式喂料机槽板宽度确定：安装板式给料机产品制造标准，槽板宽度一般为物料颗粒尺寸的1.5倍

B板式喂料机头尾轮中心距确定：头尾轮中心距离一般由用户根据使用现场空间确定，板喂机放置于料仓下面，头尾轮中心距在大于料仓下料口长度的基础上适当加大，以2-10米为宜，太大会增加设备投资。

C板式喂料机给料能力确定;给料能力由与板式给料机配套的下道工序产量确定，比如板式给料机给破碎机喂料，板式给料机的输送产量设计时要稍大于破碎机的产量。

D板式喂料机安装倾角确定’;安装倾角一般由设计院或板式给料机用户根据现场工艺布置确定，小距离的输送一般安装较大为零，长距离的输送，其安装角度在0-25°之间。

E板式喂料机驱动装置确定;由于板式给料机需要高负载运行，属于恒转矩设备，在假定牵引力一定时，转矩与回转半径成正比，与其他参数无关，而牵引力的大小决定了牵引链轨的型号，驱动链轮节圆随之确定，那么主轴转矩与就恒定，就可以根据以上数据选用合适的驱动机构。
