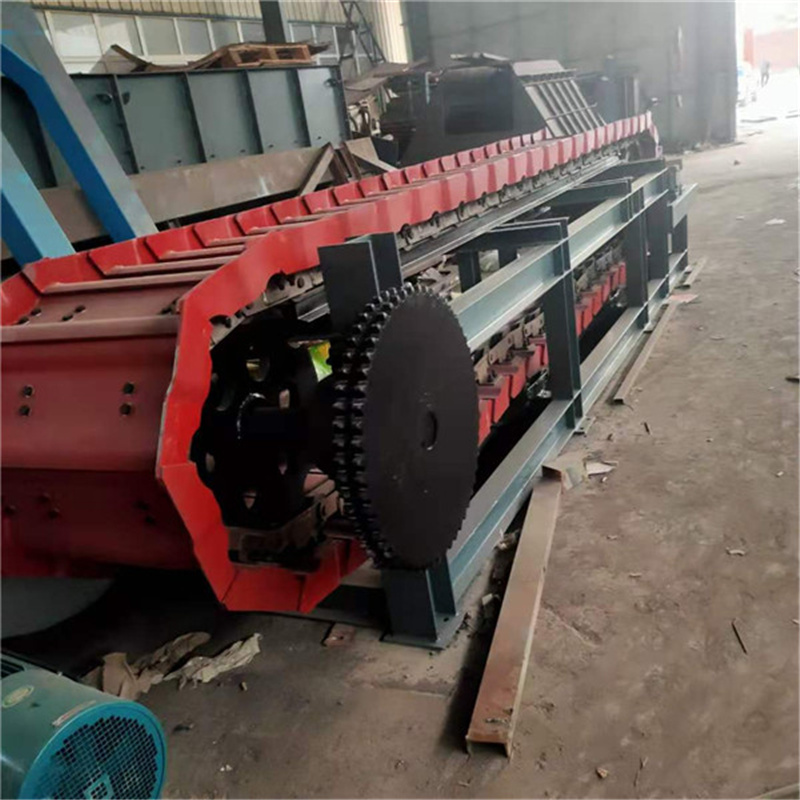

铸造件的鳞板输送机,包括鳞板装置,驱动装置,头轮装置,尾轮张紧装置,支架和轨道;所述驱动装置通过链传动与所述头轮装置连接;所述鳞板装置包括鳞板槽体,链轮和传动链,鳞板槽体通过传动链相互连接;鳞板槽体内设有两列导轨,鳞板槽体宽度方向的两侧设有挡板,挡板可在导轨上沿鳞板槽体宽度方向移动,挡板与导轨之间设有锁定机构.鳞板槽体内的两列导轨之间设有加强结构,减少物料下落时对所述鳞板槽体的冲击.本实用新型可以通过移动所述挡板改变挡板之间的间距,从而限制管状铸造件在鳞板上的滚动;同时在鳞板上设置有加强结构,减少物料对鳞板的冲击,延长鳞板的使用寿命.

一、概述： 鳞板输送机是板式输送机的一种结构形式，是机械化铸车间较为重要的运输设备之一，它由于采用金属板或铸铁板作槽体，故可以运送红热的铸件和灼热的热砂，可承受一定的冲击力。同时，由于鳞板输送机的牵引链的牵引力大，因此，承载能力大，输送距离长。若需水平改向。需要两条以上鳞板输送机转接。

二、BL鳞板输送机的技术规范：

1、根据铸件的外型尺寸和生平率选用不同的鳞板宽度；B=650 800 1000 1200

加装挡边鳞板输送铸件设备各种宽度的鳞板输送机允许单个铸件的较大重量和外型尺寸。
