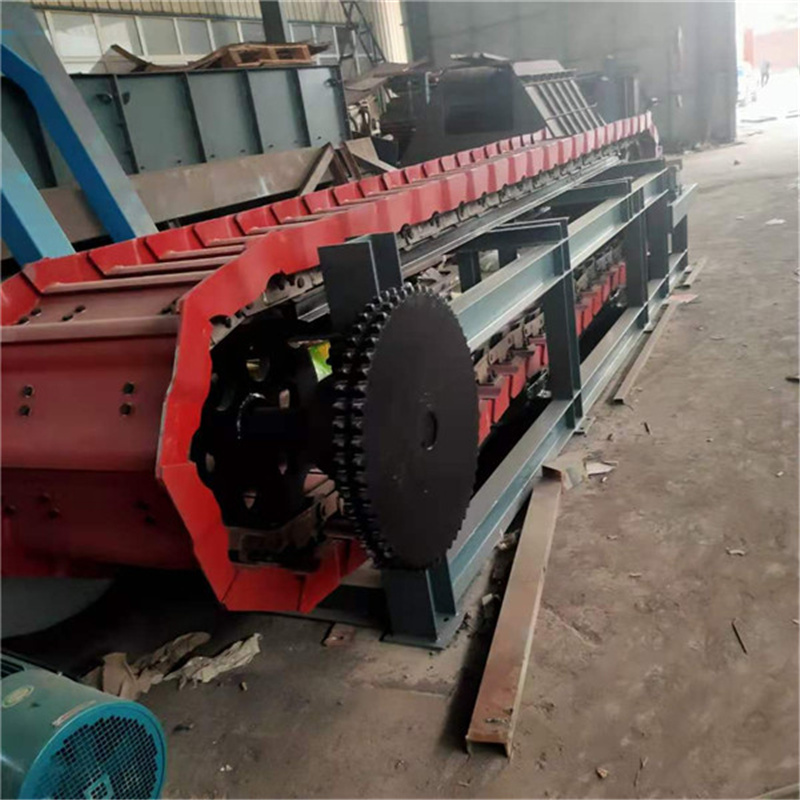

铸造件的鳞板输送机,包括鳞板装置,驱动装置,头轮装置,尾轮张紧装置,支架和轨道;所述驱动装置通过链传动与所述头轮装置连接;所述鳞板装置包括鳞板槽体,链轮和传动链,鳞板槽体通过传动链相互连接;鳞板槽体内设有两列导轨,鳞板槽体宽度方向的两侧设有挡板,挡板可在导轨上沿鳞板槽体宽度方向移动,挡板与导轨之间设有锁定机构.鳞板槽体内的两列导轨之间设有加强结构,减少物料下落时对所述鳞板槽体的冲击.本实用新型可以通过移动所述挡板改变挡板之间的间距,从而限制管状铸造件在鳞板上的滚动;同时在鳞板上设置有加强结构,减少物料对鳞板的冲击,延长鳞板的使用寿命.

一、概述： 鳞板输送机是板式输送机的一种结构形式，是机械化铸车间较为重要的运输设备之一，它由于采用金属板或铸铁板作槽体，故可以运送红热的铸件和灼热的热砂，可承受一定的冲击力。同时，由于鳞板输送机的牵引链的牵引力大，因此，承载能力大，输送距离长。若需水平改向。需要两条以上鳞板输送机转接。

二、BL鳞板输送机的技术规范：

1、根据铸件的外型尺寸和生平率选用不同的鳞板宽度；B=650 800 1000 1200

2、各种宽度的鳞板输送机允许单个铸件的较大重量和外型尺寸。矿山鳞板输送机铸件成套输送设备
