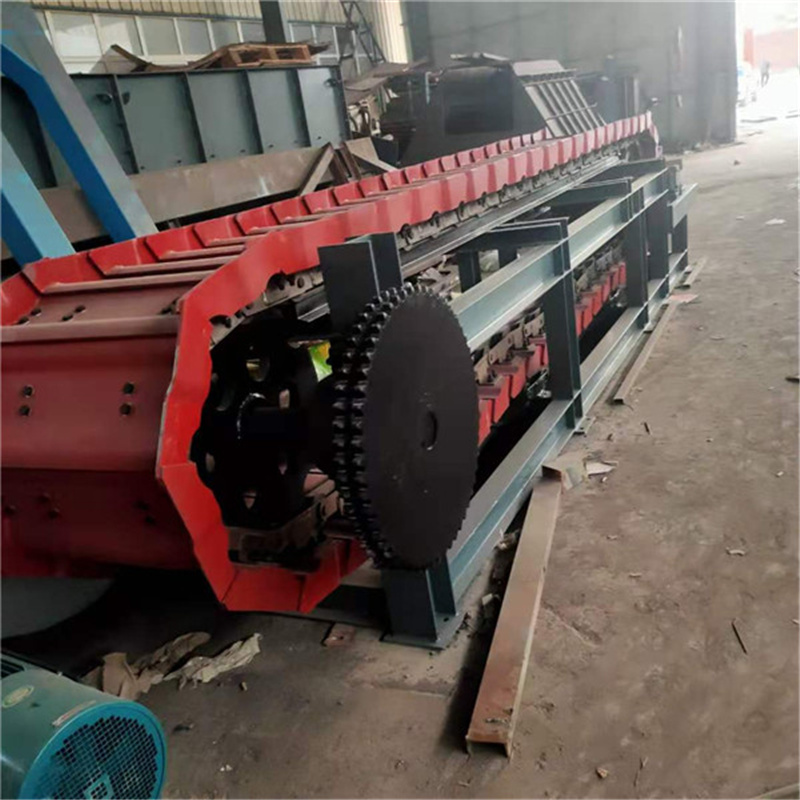

水泥石料熟料板喂机链板式输送机

水泥石料熟料板喂机链板式输送机

鳞板输送机在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。它可延水平或倾斜方向输送各种散装物料和成件物品；也可用于流水生产线中运送成件物。由于它的承载部分和运行部分均用金属材料构成，因而与其他连续运输机械相比，它可输送比较沉重的、粒度较大的、琢磨性强的物料或成件物，并且适宜输送600-700℃的高温物料或成件物。

板喂机基本结构板式喂科机由头部驱动装置、尾部装置、链板装置及机架等五部分组成。

1.头部驱动装置:头部驱动装置是板式喂料机的动力及传动部分，它由电动机、减速机及链轮装置等组成。电动机采用变频调速，以工艺上调节喂科量的要求。板式喂料机的链轮装置采用头部链轮齿数为8/6、尾部链轮为托轮的链轮带动两条链轨总成、梢板沿滚轮运动。

2.尾部装置:尾部装置是板式喂料机的该向部分，由尾轮轴、两只尾轮、轴承等组成。

3.拉紧装置”拉紧装置采用结构简单，安全可靠的螺栓拉紧装置。

4.链板装置:链板装置由牵引链和链板组成。牵引链采用耐冲击、运行平稳、工作可靠的链条链轨总成。链板由10mm厚的Q235S钢板冲压而成,两边焊有8mm厚的钢板作挡板，用度螺栓将其与牵引链紧固在一起。

水泥石料熟料板喂机链板式输送机 机架:机架为整体机架，用槽钢或者工字钢及钢板焊接而成，机架上设有条轨道支撑链板装置及物料。
