起重量：100Kg~500Kg
作业面积：1500(高)X1960(mm)X300°(回转角度)

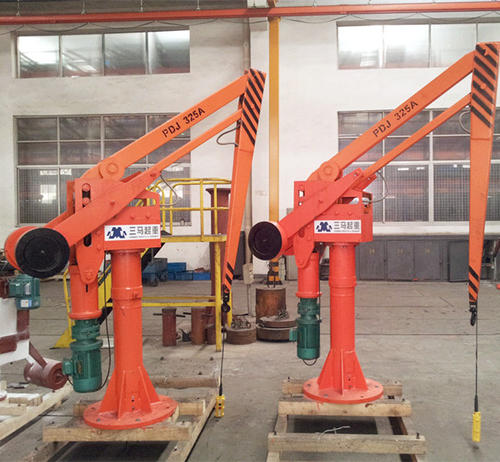

产品说明：PDJ型高型平衡吊是一种新型的物料吊运设备，它运用了平行四边形的缩放原理，达到定位随意，准确之目的。它采用独特的螺旋升降机构，有安全可靠的过载保护和极限保护装置，由于结构形式差异和使用空间的限制，公司生产PDJ高型和PDJ-A矮型平衡吊，以满足不同空间和高度内的物料搬运。它设计合理（回转角度-360度）操作方便，运行可靠、维修简单，广泛适用于机床加工的上下工件、工序间的零部件装配，以及车站、码头、仓库等各种场合的短距离、高频率、密集型吊运作业。另根据用户需要，可配变频或无线遥控等装置。
平衡吊夹具操作简单、方便，所有控制按钮集中在控制手柄上，操作手柄通过夹具和工件物料联成为一体。所以只要移动手柄工件物料即可随动。
平衡吊具有断气和误操作保护功能。当主供气源断气时，自锁装置工作使平衡吊不会突然坠落。
平衡吊使得装配方便快捷，定位精确，物料在额定行程内处于三维空间悬浮状态，物料上下左右旋转可任意手动完成。
平衡吊夹具操作简单、方便，所有控制按钮集中在控制手柄上，操作手柄通过夹具和工件物料联成为一体。所以只要移动手柄工件物料即可随动。
额定起重量一般有有：50kg、100kg、200kg、300kg、500kg、1000kg七种，工作半径一般为2500mm。
平衡吊的基本分类大致可分为三类，第一种是机械平衡吊，是最常见的一种平衡吊，也就是利用电机带动丝杆上升来起吊货物；第二种是气动平衡吊，主要是利用气源的来吸起货物，从而实现起吊。第三种就是液压平衡吊，这种平衡吊一般是对比较重的货物来进行起吊的。
PDJ型系列平衡吊由工作臂架、头架、回转体、螺旋升降器、立柱及电控装置六部分组成。
1、工作臂架：由前后臂、连杆及平衡锤等组成。各臂由滚动轴承铰接成为平行四边形杆系。前臂下端设有吊钩，按钮盒可悬吊使用或固定在前臂上使用。
2、头架：头架是支承杆系和固定螺旋升降器的部件，其上设有垂直和水平导轨，以控制平衡吊工作臂的升降运动和水平移动。头架上还设有电器箱，用来安装电控装置。
3、回转体：位于头架和立柱之间，主要用来连接立柱和头架，并完成平衡吊的回转运动。其上安装有限位撞块，回转角度为340度。
4、螺旋升降器：由螺旋副机构，安全离合器，减速机构及电动机构成一整套独立部件。其主要功能为完成平衡吊的升降运动和过载保护。
5、立柱：固定在地基或与之配用的移动车上。用以支撑回转体，头架及工作臂架。立柱下部设有接线端子，用来接进电源。立柱上设有接地螺栓，用来防止漏电，以保障使用安全。
6、电控装置：本产品电控装置设有常规的变压器、交流接触器、融断器、控制按钮、组合开关等，其上还有电阻式及电动势制动装置，可有效地控制升降过程中的惯性下滑。
|
