直线筛 振动筛

直线筛

 直线振动筛也称直线筛或者长方形振动筛，ZS系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此该振动筛的运动轨迹为一直线。两台振动电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。直线振动筛适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。
直线振动筛主要适用行业：
直线振动筛（直线筛）系高效新型的筛分设备，可进行对粉状、颗粒状物料的筛选和分级，主要应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

直线振动筛工作特点：
该产品筛分精度高、处理量东、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

直线振动筛型号说明：
Z----------------------------------电机振动
S----------------------------------筛分机
10--------------------------------振动筛筛面宽度
20--------------------------------振动筛筛面长度

直线振动筛筛分原理：

物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。

直线振动筛安装与调整：

1、振动电机应紧固在安装面上，安装面必须光滑、平整。
2、振动电机可水平安装。
3、振动电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。
4、振动电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。
5、通过调整偏心块角度来实现激振力的调整。

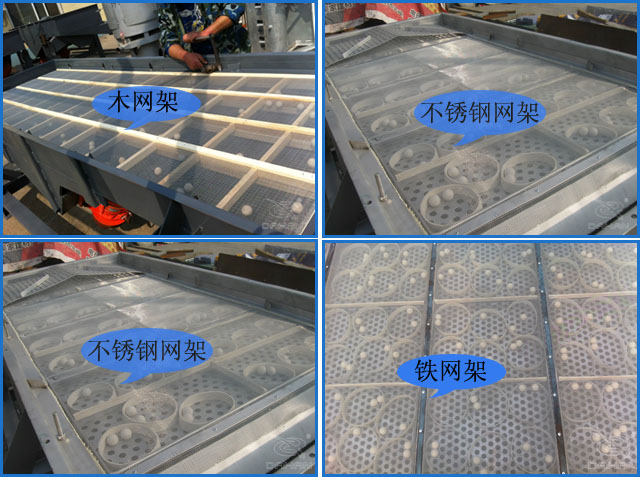

直线振动筛网架类型：
