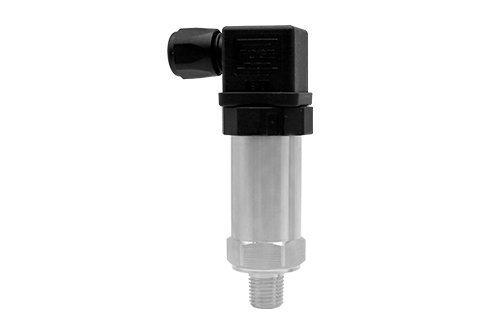

一、产品简介及用途：
PTL516扩散硅压力变送器采用精加工芯体、敏感元件采用硅扩散注入工艺，组成惠斯通全桥，桥内搭建抗干扰电阻，当压力作用在芯体时，电阻值与前一状态相比较产生和压力正比的MV信号，经过二次放大电路转换成标准电信号放大电路采用进口处理芯片、高稳定，高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、芯体采用316不锈钢材质，耐腐蚀、耐高温。

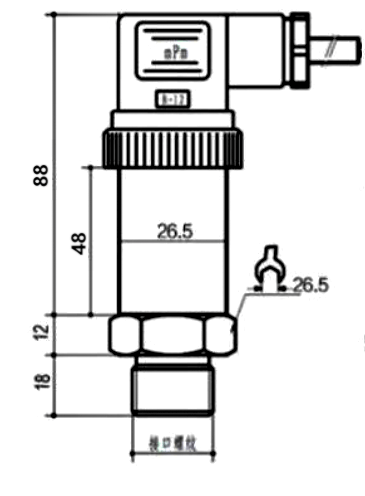

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 负压：0~-100kPa; 正负压:-0.1~6MPa 微压：0~100kPa; 常压：0.1~6MPa 高压：6~100MPa |
| 测压形式 | 表压、绝压、密封压 |
| 激励 | 恒流推荐 1.5mA；恒压推荐 10V |
| 输入阻抗 | 恒流：2kΩ～5kΩ；恒压：3kΩ～18kΩ |
| 补偿温度 | 恒流：0℃～60℃（≤35kPa）-10℃～70℃（其余量程） 恒压：-10℃～70℃ |
| 工作温度 | -40℃～125℃ |
| 储存温度 | -40℃～125℃ |
| 绝缘电阻 | ≥200MΩ/250VDC |
| 响应时间 | ≤1ms（上升到 90%FS） |
| 测量介质 | 所有与 316L 兼容的液体和气体 |
| 机械振动 | 20g（20～5000HZ） |
| 冲击 | 100g（10ms） |
| 稳定性 | ≤0.1%FS/年 |
| 零位误差 | ≤0.1%FS/年 |
| 最大过载 | ≤150% |
| 综合精度 | 0.25%FS，0.5%FS |
输出选择 | 4~20mA，0～5V,1～5V,0～10V，RS485 |
| 供电电压 | 24VDC |
| 出线材质 | RVVP屏蔽线、RVV阻燃线 |
| 密封圈 | 丁氰或氟橡胶 |
| 膜片材质 | 316L |
| 壳体材质 | 316L |
| 安装螺纹 | M20*1.5、G1/2，内孔直径3mm（按客户需求定制） |
| 包装 | 使用说明书，合格证 |
| 重量 | 200g |
|
