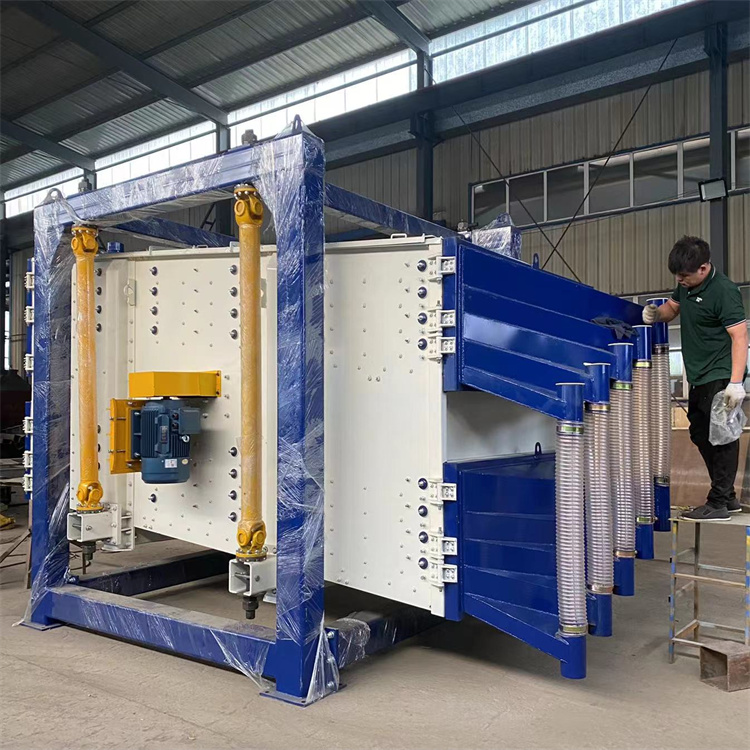

方形摇摆筛的工作原理为:摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间，小于筛孔的物料通过筛孔落到下层，成为筛下物，大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。从R系列方形摇摆筛的工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响。实际筛分作业中，我们可以根据具体情况，在生产能力和筛分效率两方面有所取舍

铸造砂摇摆筛结构原理

一、从运行轨迹来看，摇摆筛是一种非线性惯性振动筛，基本的回转运动与人工筛分相类似。

二、偏心率从25mm到40mm可调，低速V型皮带驱动从120rpm到 360rpm可调。

三、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

四、因此建立水平与抛掷三维翻滚运动。

五、物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。

六、细小颗粒从而完成了整个筛分过程。

七、水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗料被运送到出口处，出口处由一个可调节的导向装置控制流量中，该导向装置是控制物料停留时间的另一个因素。

八、此次过程在每筛层之间重复进行。铸造砂摇摆筛
