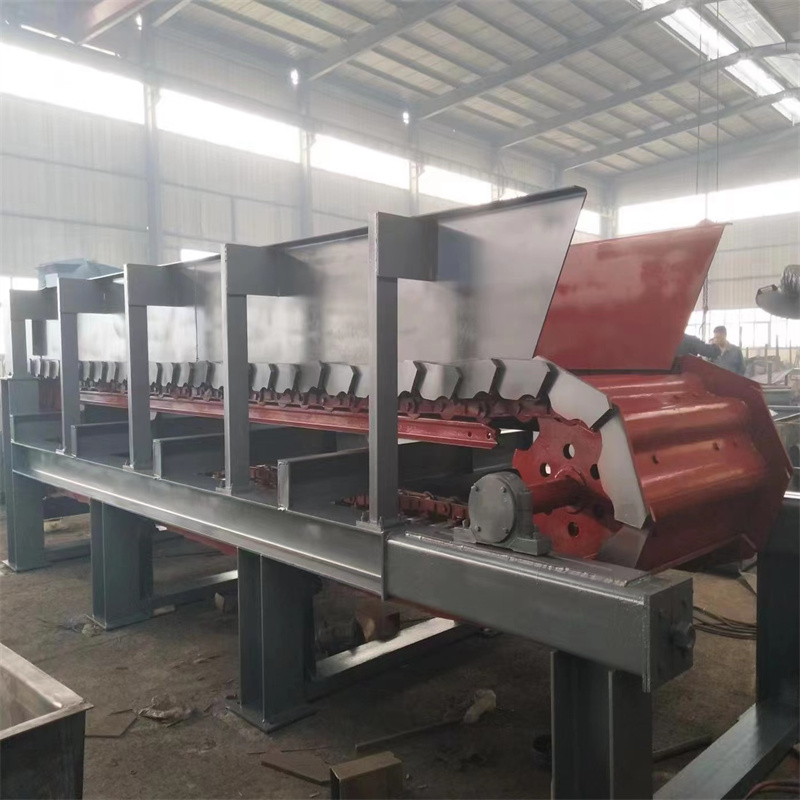

600°炉渣输送机大型链板提料机铸件鳞板输送机

600°炉渣输送机大型链板提料机铸件鳞板输送机

板式喂料机传动链条介绍：牵引链采用配套厂家的履带链，节距误差小，强度高，不宜变形，并且在使用期内无须润滑，日常操作维修方便快捷。链板底全部采用锰钢板制作，采用单圆弧搭接结构形式，工作时始终处于相互搭接状态。抗冲击，链板之间不漏料，每个链板两侧采用导向板定位，通过8个螺栓与履带链牢固连接，保证了链板相互之间咬合准确。链板底板下面焊有筋板，链板运行时有四列滚轮支撑，可保证承受大的物料冲击而。整机现场的粉尘、噪音状况大为改善，工人操作环境得到了明显改进。

600°炉渣输送机应用范围比较广泛：石头块、碎石、铁矿石、铜矿石、石英石、石膏、石灰石、鹅卵石、河卵石、钨矿石、焦炭、煤炭、块煤、原煤、石材、脂肪烃、脂环烃、芳香烃、化工原料、化石燃料、桶装化工液体等；建筑垃圾、建筑混凝土料、商砼场地等；铸件、锅炉渣、冷却铸造件；

600°炉渣输送机结构组成

1.板式喂料机驱动装置：板式喂料机驱动装置是由变频电动机、自制专有DT系列减速机等部件组成。其特点是悬挂无基础，该装置可与受料设备实行联锁，使喂料量始终满足受料设备的要求。

2.板式喂料机主轴装置：该装置主要由轴、链轮、支承辊等件组成。两端支撑为滚动轴承，主轴与减速器、空心轴套装在一起，通过锁紧盘将其二者连接到一起，达到传递扭矩的要求，结构紧凑。

3.板式喂料机拉紧装置：可该装置为螺旋拉杆式，通过调整两端拉紧螺杆，使两条链的张力均匀，螺旋杆尾端安装有橡胶弹簧，缓冲物料对链板的冲击力，增加链条及槽板的使用寿命。拉紧装置上的支承轮可起导程作用，保证链条正常运行，达到输送物料之目的。

4.板式喂料机链板装置：该装置主要由坦克链、承料槽板等件组成，各槽板之间为圆弧搭接以防漏料。链条由厂家生产，节距积累误差小、运动平稳、无需润滑。槽板为低碳合金钢组焊而成，强度高。

5.板式喂料机支重轮装置：其功能主要是支承链板装置、防止物料冲击、避免链板产生变形。该装置分长辊和短辊两种，长辊为无缝钢管、短辊为锻造合金钢通过表面淬火提高使用寿命。

6.板式喂料机机架：其结构形式为工字梁，通过各种型钢焊接而成，刚性好、强度高。600°炉渣输送机
