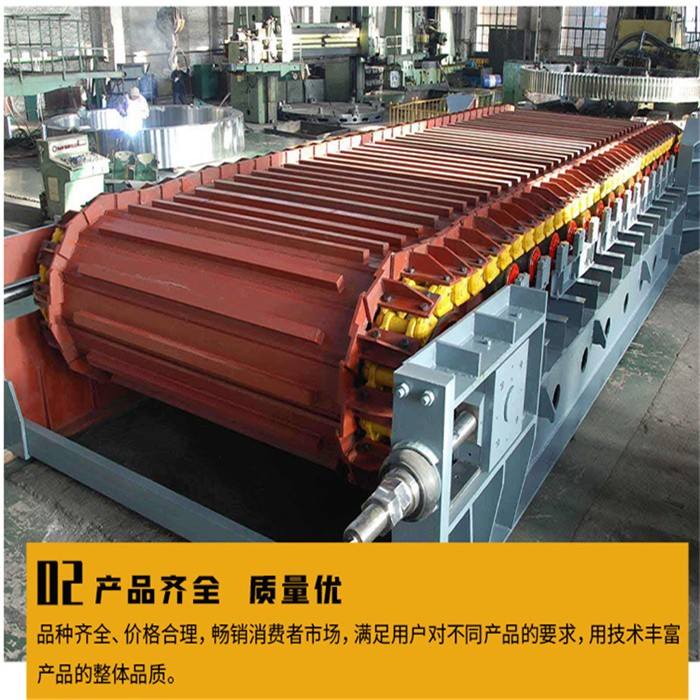

石子链板输送机 鱼鳞板式喂料机

石子链板输送机 鱼鳞板式喂料机

链板输送机广泛用于采矿、冶金、建材和煤炭等行业。该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容量物料短距离、均匀、连续的送给各种破碎、筛分或运输设备，特别是用在初破以下更为合适。它不仅适用于处理料粒物料，对细粒物料同样适用，也可在恶劣的环境下完成繁重的工作，对物料粒度成分的变化、温度、粘度、湿度有较大适应性，给料均匀准确可靠。在使用中不允许卸空物料即大块物料直接冲击链板表面，更不允许在链板表面爆破。该机根据需求方需要可设计不同的安装角度，安装角度在0°-25°之间。

链板输送机的工作原理

链板输送机是通过电机带动主动链轮转动，从而带动链条运动，通过链板的载料，最终达到运送物料的目的。所以在重型板式给料机的设计中，首先要计算出链条的牵引力。一般重型链板输送机链条选型相对比较容易，但是大型重型链板输送机(长度大于20m)链条的选择对整机的工作性能和设备成本都有较大的影响，需要对链条所受的拉力进行比较详细的计算，通过分析和计算来调整和降低链条的拉力，以选择合适的链条。为此本文以移动式破碎站中的大型链板输送机为例，分析链条牵引力的组成，并计算不同的给料厚度对链条拉力的影响。

链板输送机运输的料层厚度和驱动轮圆周力的关系

对于重型链板输送机而言，降低链条的拉力，对整机的设计成本及零部件的设计、选型、配套都至关重要，它直接关系到链条、电机、减速器以及液压系统等外配套件的选型，对整机的设计强度及刚度也有直接的影响。降低链条拉力的最直接、最有效的方法，就是控制重型链板输送机的给料厚度，下面举例说明料

层厚度与驱动轮圆周力之间的关系。设计台2400x28000的重型链板输送机，已知:生产能力0=4500t/h，物料密度 =2.1t/m，安装倾角=25°。

河南骄阳链板输送机结构保证

1操作简单，维修方便

2 输送槽宽度相同的给料机，其易损零部件应能互换:

3输送槽板应具有足够的刚度和耐磨性，并能承受给料的频繁冲击和磨损:

4链板在运行区段和卸料端不得有漏料现象:

5根据用户要求，能够安装防止链板逆向运行的控制装置:

6给料机的运料倾角应能调整，最大倾角不超过15°

7 便于在平硐或井下运输和装拆:

8 给料机结构应保证轴承部件采用集中润滑系统:

9给料机应有清除落下物料的辅助设备:

10给料机的传动部分应有安全防护罩。操作者易于接近的运转部位应设置走台和围栏。

11链轮齿面不得有任何影响强度的铸造缺陷。齿面硬层深度3~5mm，硬度不少于55HRC

12装配后的链环(链条)，其破断拉力应不低于工作拉力的5倍。

13槽板应用不低于GB/T159中的235制成。槽板组焊后应清除应力，并保证槽板与槽板之间的间隙不大于5mm。

石子链板输送机 鱼鳞板式喂料机
