河南省超英机械制造有限公司是国内专业生产振动筛、振动电机、震动电机的专业厂家。建厂至今，励精图治，开发并生产出了十五种产品一百多种规格，产品已具成套化，从颗粒制粉、筛分、给料、输送、提升、搅拌、过滤、烘干、冷却等，是进行粉体加工到成品生产流水线作业的成套设备。

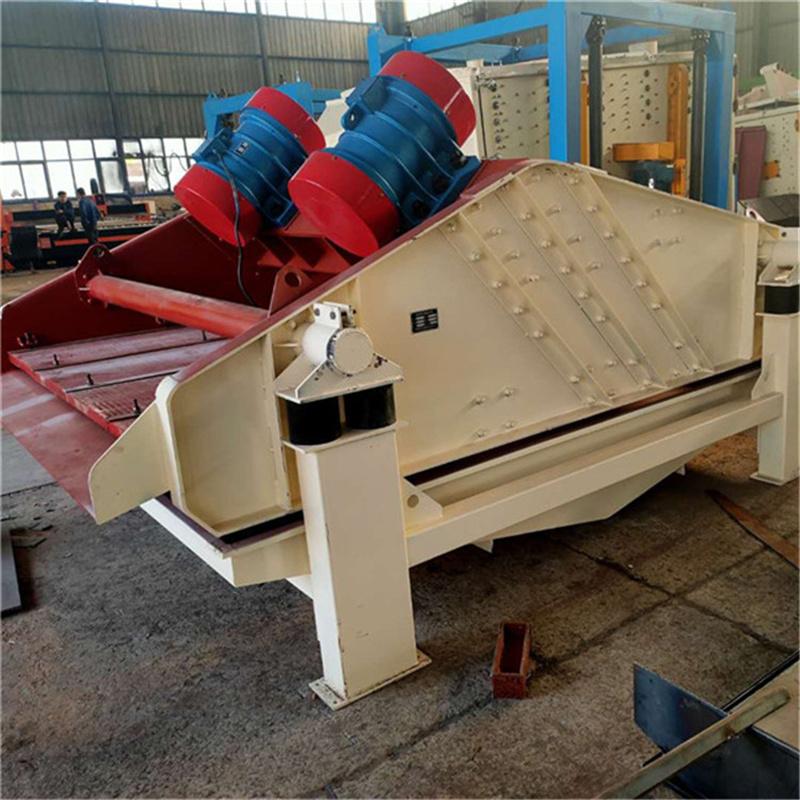

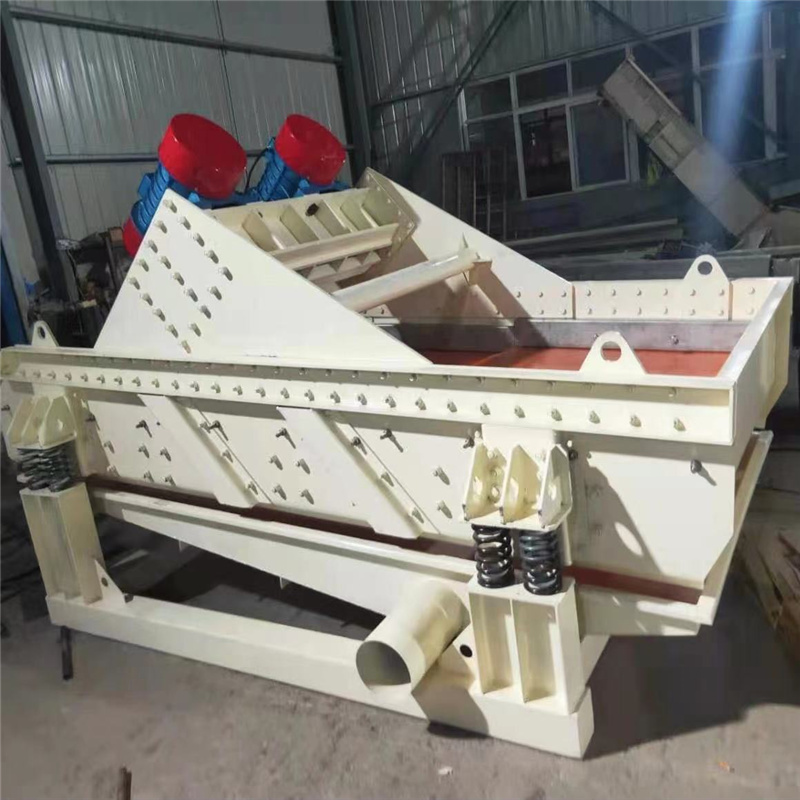

多层直线摇摆筛工作原理：本装置之由洗料槽、砂浆泵、电机、旋流器、直线振动筛、回料箱等组成。工作时砂浆泵、水泥混合物输送至旋流器，通过旋流器离心分级，浓缩的细砂经出料箱供给直线振动筛，经直线振动筛脱水，细砂由筛前输出。少量细砂由回料箱返回洗料槽。洗料槽液面过高时经溢流管排出。直线筛输出细砂含水量(25%)调解细度模数可通过改变泵的转速，改变砂浆浓度，调节水量，更换出砂嘴来实现，从而完成清洗脱水和分级三种功能。

多层直线摇摆筛的工作原理：

1.高频振动脱水筛采用法兰式激振器，由两台电机驱动作反向自同步旋转，使筛体沿直线方向做周期性往复运动，从而达到分级脱水目的。

2.筛框采用高强度螺栓连接，筛面由弧形段与直线段组成，结构坚固耐用。

3.根据机械结构和工艺参数的需要,振动器布置在筛箱重 心的上方,这样的布置使筛机运动轨迹在入料端为椭圆,中部为圆,出料端仍为椭圆,即椭圆一圆—椭圆的运动。

高频振动脱水筛的优点：

1.筛框侧板采用特殊框架结构,大大增加了筛框的纵向和横向刚度和强度，增强了使用寿命。

2.新型多层筛网结构，有利于细粒物料透过筛孔并防止堵塞，提高了脱水效率。

3.高频振动脱水筛的振动器采用外置式块偏心结构,筛箱两侧各布置一组激振器,每组激振器两套轴承。

4.采用了高精度大游隙轴承,且轴承外圈加以轴向定位,减缓了轴温的上升，降低工作噪音。

5.高频率，脱水效果更好。多层直线摇摆筛
