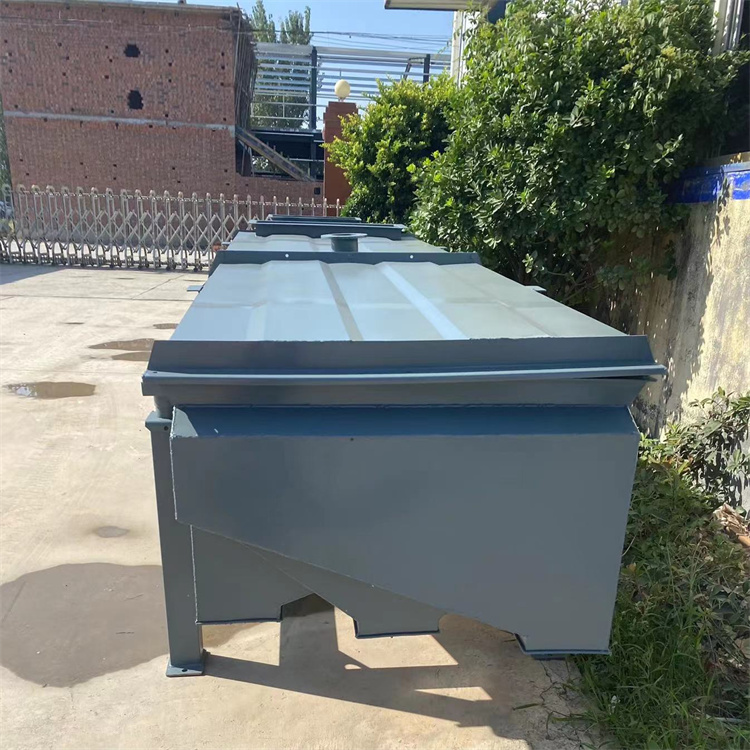

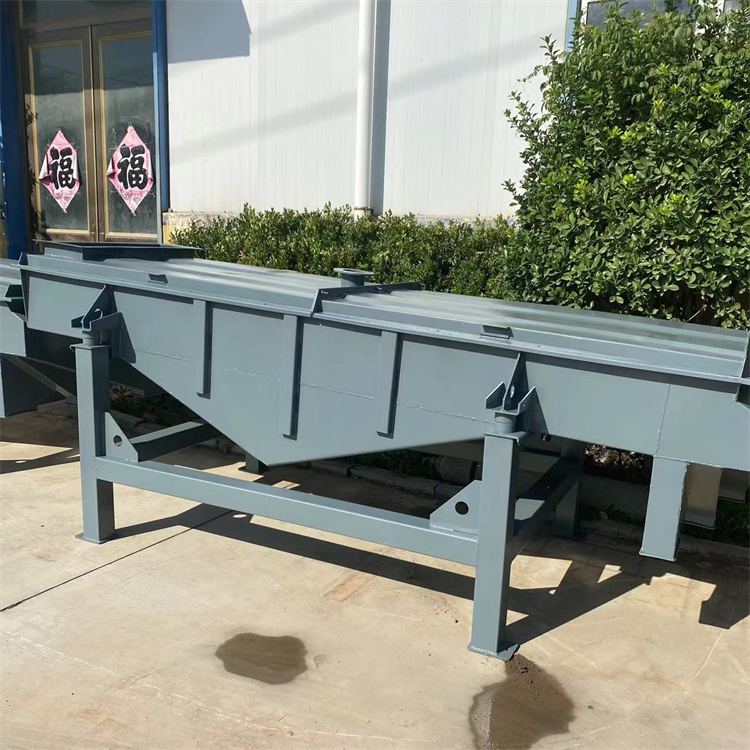

砂石料直线分级筛砂石直线振动筛
振动筛结构原理 ：
该振动筛采用结构简单、制造维修容易的瓣型联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧\\该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
物料在直线振动筛网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该、振动筛处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便。
振动筛主要技术参数表
型号 | 筛网 层数 | 筛网 面积 (m2) | 筛孔 尺寸 (mm) | 进料 尺寸 (mm) | 处理 能力 (m3/h) | 振动 功率 (r/min) | 双振 幅 (mm) | 电机 功率 (kw) | 筛面 倾角 (度) | 筛面 规格 (mm) | 总重量 (kg) | 外形尺寸 (长×宽×高)(mm) |
1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4600 | 4090×1900×800 |
1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4552×2250×900 |
1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6700 | 4552×2250×1600 |
1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6330 | 5400×2250×1600 |
1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6800 | 5400×2250×1700 |
1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6980 | 5300×2200×860 |
|
