直线振动筛选机 振动筛 方形筛 圆形振动筛 工作原理:
直线振动筛选机是双振动电机驱动。当两台振动电机做同步、反向运转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此物料在当归直线振动筛选机机上的运动轨迹为直线向前做抛物线运动。两电ac机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
二、直线振动筛选机的结构

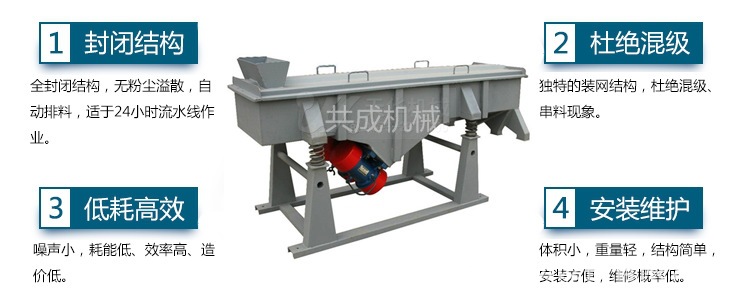

当归直线振动筛选机主要由筛箱、网架、筛网、振动电机、电机台座、减振弹簧、支架组成。
直线振动筛型号和参数
型号 | 筛面尺寸 (mm) | 筛面层数 | 网孔尺寸 目 | 处理量 (t/h) | 振次 | 双振幅 (mm) | 电机功率 (kw) | 振动方向角 | 外形尺寸 (长×宽×高)mm |
DZSF515 | 500×1500 | 1-5 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF520 | 500×2000 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.37 | 45-60 | 2140×808×848 |
DZSF525 | 500×2500 | 2-200 | 0.12-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2750×808×938 |
DZSF1020 | 100×2000 | 2-200 | 0.11-20 | 960 | 6-8 | 2×0.55 | 45-60 | 2219×1320×960 |
DZSF1025 | 1000×2500 | 2-200 | 0.18-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2269×1320×960 |
DZSF1030 | 1000×2500 | 2-200 | 0.1-20 | 960 | 6-8 | 2×1.1 | 45-60 | 3219×1340×1120 |
三、直线振动筛选机安装与调整
1、筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分
2、网架:由变形较小的木材制成,用来保持筛网平整张紧,达到正常筛分。如果比重较大或产量大时可使用金属筛框
3、筛网:用复合国家标准的不锈钢筛网
4、振动电机使用与维修方法祥见振动电机使用说明书
5、电机台座:标准型(电机安装在筛箱下方的)筛机的电机台座是可以移动的,使用前连接螺钉必须拧紧,特别是新筛机试用前三天必须反复紧固,以免松动造成事故
6、减振弹簧:阻止振动传给地面同时支持筛箱的全部重量。安装时,弹簧必须垂直于地面
7、支架:由槽钢组成,支撑着振动筛主体。安装时支柱必须垂直于地面,两支柱下面的槽钢应相互平行
