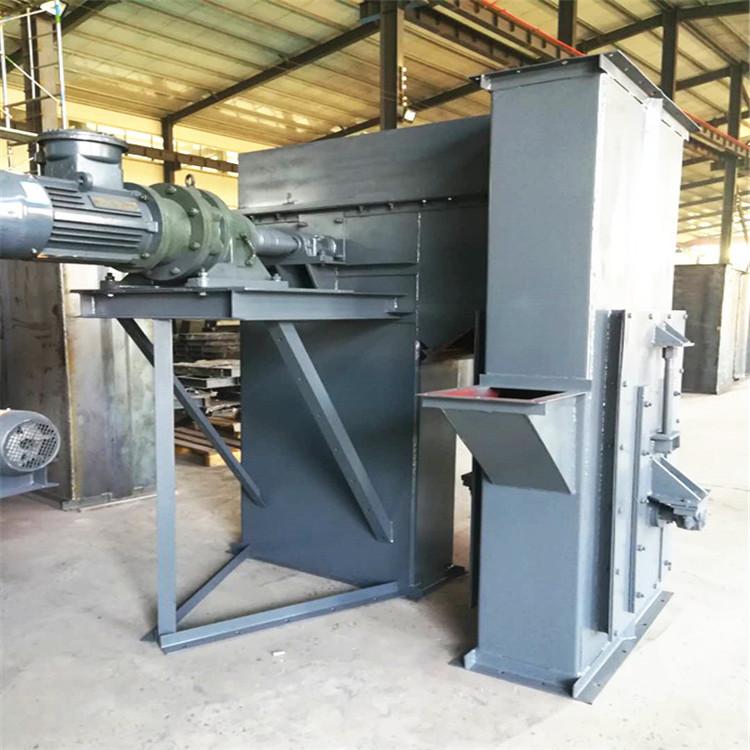

链轮的齿形的设计:链轮齿形必须保证链节能平稳自如地进入和退出啮合,尽量减少啮合时的链节的冲击和接触应力,而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性,故链轮齿面一般都经过热处理,使之达到一定硬度。斗式提升机的主要构件:斗式提升机由料斗、驱动装置、顶部和底部滚筒(或链轮)、胶带(或牵引链条)、张紧装置和机壳等组成。
牵引构件:1.橡胶带用螺钉和弹性垫片固接在带子口,带比斗宽35~40mm,一般胶带输送温度不超过60℃的物料,耐热胶带可以输送达到150℃的物料。2.链条:单链条固接在料斗后壁上;双链与料斗两侧相连。链式提升机当料斗宽度为160~250mm时采用单链,当料斗为320~630mm时采用双链,主要缺点是链节之间磨损大,增加检修次数。3.链轮:斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合,是一种实心或带辐条的齿轮,与滚子链啮合以传递运动。
