石子分级筛/电动型滚筒筛/超英圆形筛

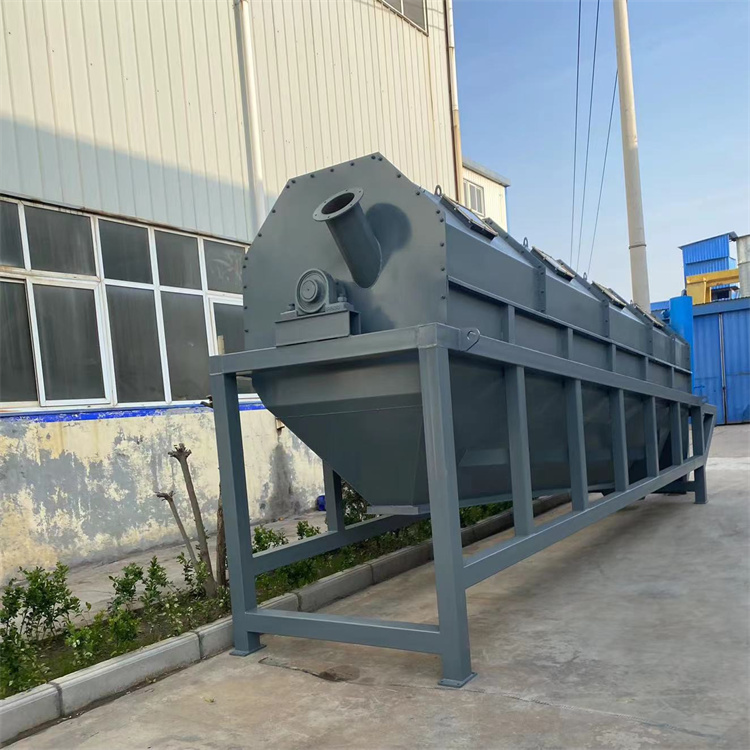

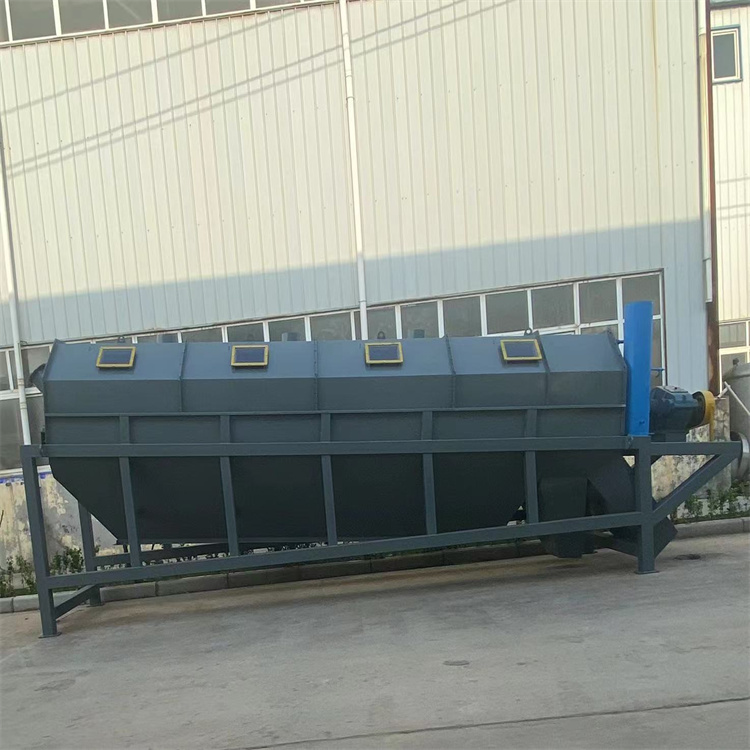

无轴滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒外圆的筛网排出，焦炭滚筒筛分机规格型号，不合格的物料（筛上产品）经滚筒末端排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。
滚筒共分三段，每段长2000px，直径1500px，孔径分别为13mm、50mm、200mm。其中第一段的透筛成分主要是细颗粒的煤灰、泥土等，还有细小的金属颗粒；第二段的透筛成分主要包括小砖块、石块、部分塑料、纸张等；第三段的透筛成分有纸张、塑料、竹木、橡胶等。滚筒筛的使用为后续风选创造了非常有利的条件。
滚筒筛主要技术参数
型号 | 筒体规格 m | 筒体 倾角 | 筒体转速 rpm | 筛孔尺寸 mm | zd进料粒度 mm | 产量m3/h | 电机功率 kW |
筛孔2mm | 筛孔20mm |
GTS-Φ800*2000 Φ800*2000 | Φ0.8X2 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 7 | 30 | 3 |
GTS-Φ800*3000 | Φ0.8X3 | 6° | 32 | 2-20 | 网孔尺寸X2.5 | 8 | 50 | 3 |
GTS-Φ1000*3000 | Φ1X3 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 10 | 60 | 4 |
GTS-Φ1000*4000 | Φ1X4 | 6° | 25 | 2-20 | 网孔尺寸X2.5 | 11 | 80 | 4 |
GTS-Φ1200*3000 | Φ1.2X3 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 12 | 100 | 5.5 |
GTS-Φ1200*4000 | Φ1.2X4 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 14 | 120 | 5.5 |
GTS-Φ1200*5000 | Φ1.2X5 | 6° | 20 | 2-20 | 网孔尺寸X2.5 | 15 | 140 | 5.5 |
GTS-Φ1500*3000 | Φ1.5X3 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 16 | 120 | 5.5 |
GTS-Φ1500*4000 | Φ1.5X4 | 6° | 17 | 2-20 | 网孔尺寸X2.5 | 18 | 150 | 7.5 |
|
