过滤筛 150目石墨乳过滤振动筛 超声波旋振筛

过滤筛 150目石墨乳过滤振动筛 超声波旋振筛

150目石墨乳过滤振动筛的特点:

单位面积输出高达5倍；有效分离到6级，筛分效***达90%-95%；使用硅橡胶球、超声波等高效清网装置，筛孔不会堵塞。封闭式除尘，操作安全；加速度比振动筛低4.5倍，筛分部件寿命提高，维护减少；噪音<75分贝。优化重理平衡，降低基础动态负荷。

产品介绍：

150目石墨乳过滤振动筛，根据国外资料研制而成，凡原料和筛子接触部分，均为不锈钢制造， 整机结构紧凑、体积小、不扬尘、噪音低、产量高、能耗低、移动、维修方便。是医院、药厂、化工厂、食品厂的筛分设备。

外形尺寸(cm)

50*35*56cm(一层两出口)（每加一层高度加90，其他不变）

61.5*51.5*56cm(一层两出口)（每加一层高度加90，其他不变）

80*65*83cm(一层两出口)（每加一层高度加120，其他不变）

结构原理：

1、150目石墨乳过滤振动筛，它是由马达和主轴间的橡胶挠性联轴器：主轴两端双偏心激振重块；悬吊筛箱和连接机座的“橡胶抗震架”三部份组成整个振荡系统。振动器与机架以非线性橡胶挠性联接，调整双偏心激振重块的不同的相位角，就能得到筛选不同原料的特性。那时，物料不但受水平的离心力作用，使物料形成复合运动轨迹，产间旋涡，相位角和旋涡成正比。

2、结构，150目石墨乳过滤振动筛，分单层敞口式和双层密闭式二种，单层敞口式筛，即普通型过滤筛，用于大颗粒的物料筛选。振荡筛的组成：由筛箱、传动、振动室、机座四部份组成。

（1）筛箱：筛箱由筛框、筛网、筛网架、夹箍、迷宫式、密封圈及出料盘组成，筛子和出料盘是通过四只快开式夹头固定，装拆调换筛网，只需板下四只快开式手柄，即可脱下筛箱中的全部零件，至复原装好，全过程只需1～2分钟时间，这种特殊的结构，对设备的操作、清洗、维护保养极为方便，这筛箱可以适应固体或液体的过筛，出料盘的开口与水平23°，具有出料容易，筛选能力大等优点。

（2）传动激振装置是由电机、三角皮带、橡胶挠性联轴器，主轴两端可调节的双偏心重块组成，这种可调节的双偏心重块激振装置，通过橡胶挠性联轴器来启动，其优点是设备在起动和停机时,起减振作用。

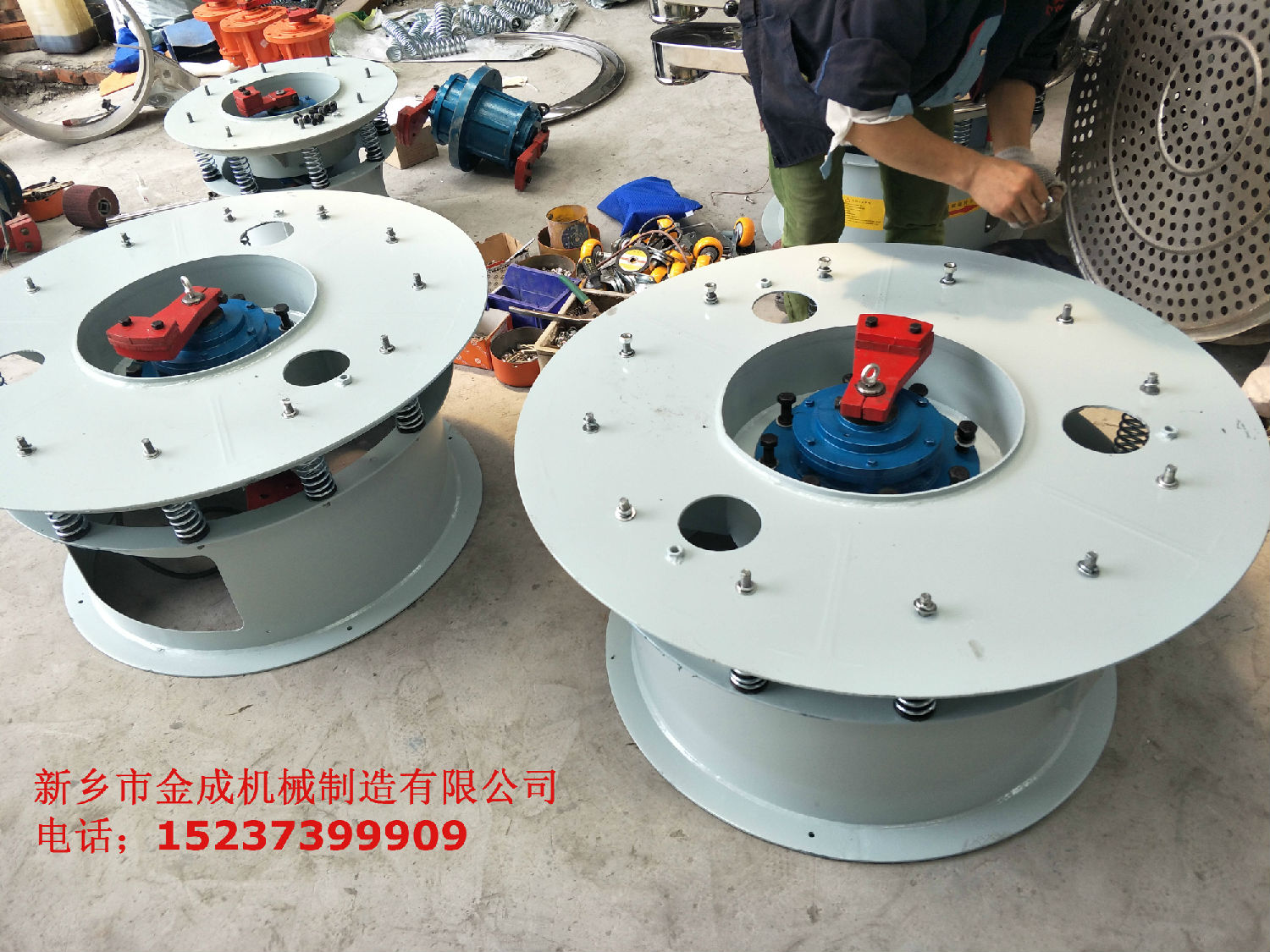

（3）振荡室：振荡室是由主轴、振动器、振动器的悬吊装置组成，悬吊装置由上、下各三套“橡胶抗震架“组成，上面三套振动器安装在主轴承座上、下面三大振动器安装在机座上、下三套振动器的连接，是通过抵碳钢悬吊棒连结，这种浮动悬吊式抗震结构使设备运转平稳，噪音低，筛焰效***，对机座影响小。

（4）机座：机座由机身及底座的二部分组成。底座下装有四只可自由转动的脚轮。移动方便、灵活。机身设计为圆锥体，坚固稳定，工作不移位。机座上开有检查门，通过它，可以检修电器，传动部件，调节下偏心块的相位角及振幅。
