增碳剂筛选机 炭黑分级直线筛 多层振动筛

金成牌轻型直线振动筛：

D----------------------------------电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

1030-------------------------------筛面尺寸（1000mm宽x3000mm长)

1----------------------------------一层(一层筛网二个出料口)

S---------------------------------（304不锈钢）钢板材质

直线振动筛工作原理：

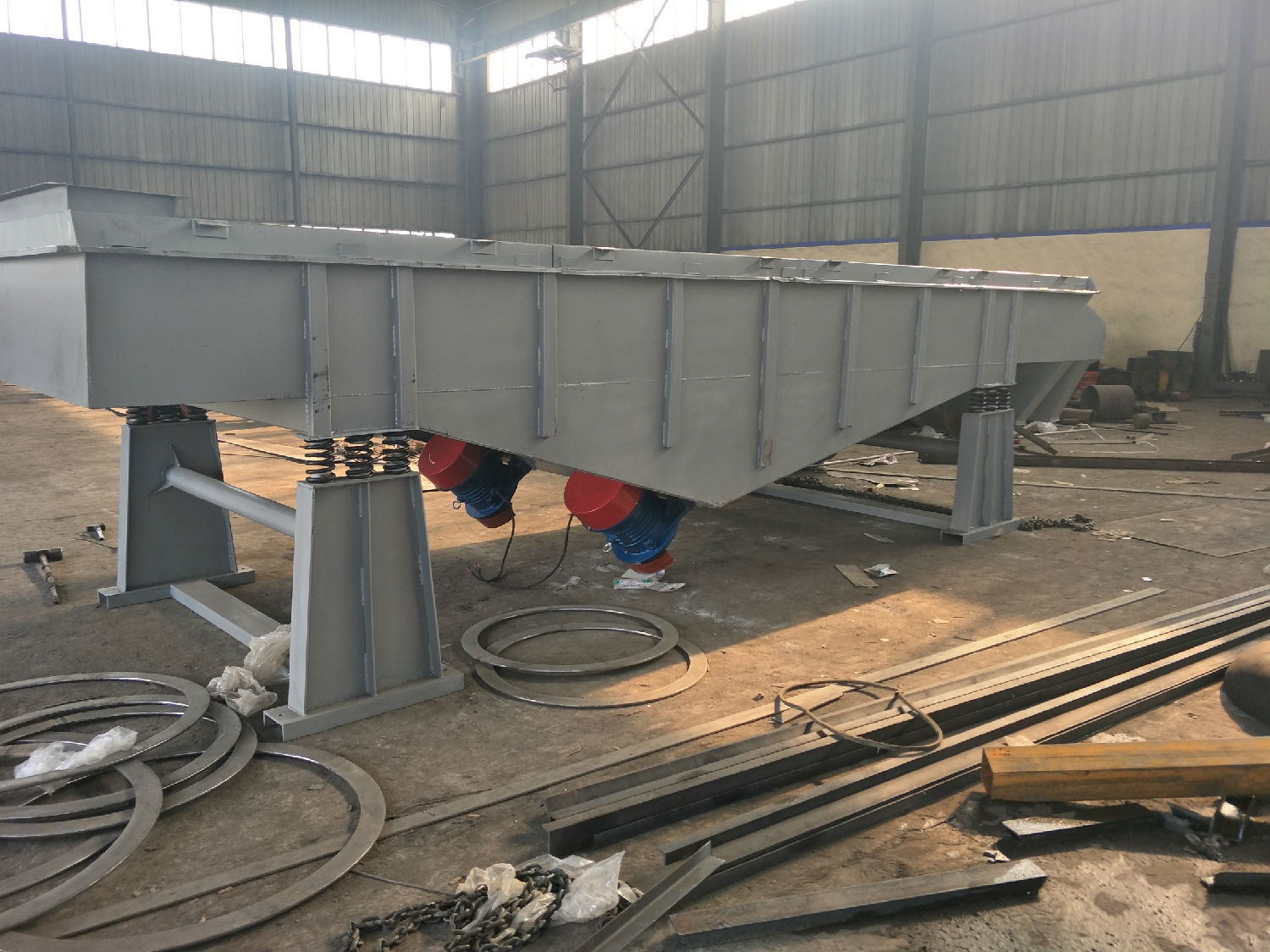

    直线振动筛以振动电机作为振动源，当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下, 从入料端落入筛框后的物料在筛面上被抛起跳跃向前作直线运动迅速前进、松散透筛，完成筛分作业。

适用于0.074-15mm的任何干式物料的筛分，给料粒度以不大于20mm为宜。

直线振动筛适用行业：

　　直线振动筛广泛应用于冶金粉末、化工、肥料、磨料、医药、粮食、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选.

直线振动筛特点：

1、直线振动筛全封闭结构、密封性好、减少粉尘污染；

2、处理量大、结构简单、维修方便、耗能低、噪声少、筛网寿命长。

3、可单层或多层使用，最多可达到七层，筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。

4、电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计.

5、适用于0.074-15mm的任何干式物料的筛分，给料粒度以不大于20mm为宜。

JC系列直线振动筛选型：

增碳剂筛选机 炭黑分级直线筛 多层振动筛

1.确认产量：在JC系列振动筛中筛面长度决定筛分精度，宽度决定产量，所以我们在选择时请先确定产量及产品要求；

增碳剂筛选机 炭黑分级直线筛 多层振动筛

2.设备材质：该系列筛机材质可分为Q235碳钢与304不锈钢材质，物料性质不同所选用的材质也是不相同，相对的价格也会不一样；

增碳剂筛选机 炭黑分级直线筛 多层振动筛

3.物料性质：物料粒度、性质也是决定产量的因素，所以在选型时应提供详细的物料性质参数；

增碳剂筛选机 炭黑分级直线筛 多层振动筛

4.安装环境：安装环境决定筛机高度和长度，上面我们讲了筛机的长度、宽度和精度产量的关系，所以在选型时请先明确安装位置地形。

增碳剂筛选机 炭黑分级直线筛 多层振动筛

JC系列直线振动筛型号大全：

由力威公司设计生产的Z系列振动筛型号有：XFZ0520（宽度500mm 长度2000mm）、0530、1020、1025、1030、1040、1230、1530、1540等。

直线振动筛生产效率受到很多因素的影响，比如其配件振动电机功率大小，所筛分物料的物理特性等，另外，我们知道，直线振动筛产量大小要看筛面宽度，筛分精度大小要看筛面长度，所以，筛子的长和宽也考察其筛分效率不可忽视的重要因素。

怎么理解筛面长宽对筛分的影响呢？

机械教授来解释下，当筛面越长，物料就会在筛子上停留越久的时间，这样，物料的筛分精度就会明显提高，理论是如此，但是凡事要考虑个“度”，我们以上说的只是在物料颗粒均匀的情况下，如果所筛分物料掺杂了细小颗粒（易筛粒），这样筛的时间越长，透筛率就会越大，筛分效率是提高了，但是难筛物料都被剩下，筛分效率总体来说还是不高的；另外，筛面过长的话还会浪费空间，总体来说，只要在需要高负荷，要求高筛分率，配套条件许可的时候，才需要适当增加筛子长度。另外，直线振动筛的宽度和长度之间的关系也要把握得当，若宽过小长过长，会导致筛上物层数厚，难以透筛；当宽过大长过小，物料虽然稍微薄，但颗粒在筛面停留的时间缩短了，透筛率依然难以提升，我们认为，直线振动筛宽度和长度之间的黄金比为：1:2.5-1:3。
