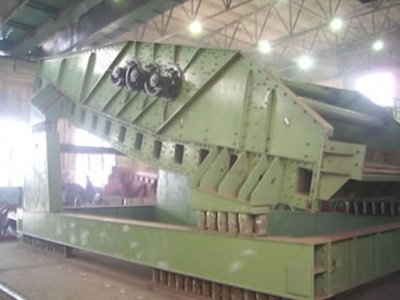

JCDH直线等厚振动筛产品概述:
JCDH直线等厚振动筛是一种直线振动筛,用于煤炭行业分级、脱水、脱介等筛分作业。SDH等厚直线筛通过筛面角度变化得到物料等厚的效果是大型选煤厂、烧结厂、选矿厂的专业设备。SDH直线等厚振动筛机面由不同倾角的多区段(一般为三段)组成，使筛分物料在各区段呈近似等厚分布，有利于物料在筛面上的输送、分层和透筛。
JCDH直线等厚振动筛也广泛适用于煤碳、冶金、矿山、电力、建材、轻工和化工等行业对各种颗粒状和小块状松散固体物料的干式分级。 |
JCDH直线等厚振动筛主要特点:
1.高效筛分,效率达到了原有筛机的1.5～5倍。
2.本机采用特制高性能立式振动电机，为您提供澎湃动力，支持长时间不间断工作。
3.机体与物料接触部分全部采用一级不锈钢板，卫生，无菌，抗腐蚀，耐磨性能出众。
4.清洗方便，网目无堵塞，而且可以重复连续使用，换网更快、更方便，只需3-5分钟。
5.筛网更是使用了行业内较高端的绷网技术，极大的提高了筛网的有效面积，具有特高的筛分精度，使产量有了进一步提升。
6.应用范围广，是食品、饮料、医药、化工、塑料、磨料、陶瓷、造纸、纳米材料等行业进行分级、除杂、混料、振实以及过滤、固液分离等的理想设备。 |
JCDH直线等厚振动筛工作原理:
JCDH直线等厚振动筛是由筛箱、法兰式激振器、隔振系统、传动系统等组成。筛面由不同倾角的多区段(一般为三段)组成,使筛分物料在各区段呈近似等厚分布,有利于物料在筛面上的输送、分层和透筛。采用法兰式激振器,由两台电机外拖动作反方向同步运动,使入料端到出料端物料厚度近似相同,各段筛面上物料量与流速比值稳定,料层均衡筛分效率显著提高,比相同有效面积振动筛处理可提高1-2倍，特别对于中细物料分级效果更为显著。 |
| JCDH直线等厚振动筛外形尺寸图表:
| 型号 |
主要尺寸mm |
| L |
L1 |
L2 |
B |
B1 |
B2 |
H |
H1 |
H2 |
J |
K |
M |
| JCDH-2060 |
6352 |
4775 |
817 |
2450 |
2700 |
1200 |
3665 |
1275 |
1723 |
3050 |
2700 |
2450 |
| JCDH-2575 |
7803 |
5425 |
1324 |
2900 |
2870 |
1000 |
3435 |
1438 |
1868 |
3350 |
2870 |
2900 |
| JCDH-3090 |
9661 |
7128 |
1374 |
3500 |
3400 |
1200 |
4105 |
1654 |
1993 |
4285 |
3400 |
3500 |
|
JCDH直线等厚振动筛技术参数表:
| 型号 |
筛面规格(mm×mm) |
分级点 |
振幅
（mm） |
振频
（r/min） |
处理量
（t/h） |
筛分效率
（%） |
功率 |
筛面倾角(o) |
| 头部 |
中部 |
尾部 |
| JCDH-2060 |
2000×6000 |
5 |
10-15 |
850 |
150-200 |
85 |
2×15 |
15 |
10 |
5 |
| JCDH-2575 |
2500×7500 |
5-20 |
8-10 |
800 |
200-500 |
85 |
2×30 |
15 |
10 |
5 |
| JCDH-3090 |
3000×9000 |
5-20 |
8-10 |
800 |
300-800 |
85 |
2×45 |
15 |
10 |
5 |
友情提示:JCDH系列直线等厚筛根据用户现场要求可座式或吊式安装，筛面有金属编织网、铸造、焊接、冲孔等多种形式，可满足不同筛分作业要求。 JCDH型系列等厚直线筛动筛，计有12个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。本公司可根据用户需要而设计制造特殊型号规格的筛机。
|
|
