前言
气流筛粉机作为逐步替代传统碳酸钙筛分设备的新一代微细粉体筛分专用设备,自发明初始至今,不断受到碳酸钙行业企业的青睐。
一、气流筛粉机的发展历程
自1984年开始,新乡市华梁筛滤机械有限公司董事长兼公司总工程师梁学增先生着力研发能够实现物料快速、环保和精确筛分的筛粉设备,经过历时8年的技术攻关,运用空气动力学理论和机械工程理论,研发出中国第一台气流筛粉机——HLQS-100,并于1991年申请了气流筛粉机的中国第一项国家专利,从而一举填补了中国在中高目数物料筛分设备缺失的空白。
自第一台气流筛问世后,华梁筛滤机械有限公司不断进行技术提升和完善,在1999年和2006年,先后进行了两次技术品质提升,在2000年初步形成第二代气流筛粉机(第二代气流筛粉机作为华梁筛滤公司的中间过渡机型,并未进行大规模推广),2008年最终定型形成第三代气流筛粉机,开始大规模应用。在此过程中,共取得国家发明和实用新型专利8项,树立了华梁筛滤公司在气流筛粉机研究、开发和生产领域的技术权威地位。
经过将近30年的发展,三代技术科研革新,现在气流筛粉机已经日益成熟,形成了系列化产品,能适应不同细度不同产量的各种难筛物料的筛分要求,实现了节能、高效和环保的客观效果,广泛应用于化工、食品、建材、涂料等几十个行业。
二、当前碳酸钙筛分设备概况
1、轻质碳酸钙的生产; 以石灰石为原料经煅烧、消化、碳酸化、脱水分离、干燥、筛分装袋等工序制取的产品称为轻质碳酸钙。控制不同的工艺条件,可制得不同粒径的碳酸钙:微粒钙(粒径≥5μm)、微粉钙(粒径为1—5μm)、超细钙(粒径为0.1—2μm)、纳米钙(粒径≤0.1μm)。但是这些碳酸钙的粒径尺寸是在指定的测试条件下呈现出的尺寸状态,而干燥之后的碳酸钙却是以大大小小团聚体形式存在。
筛分包装是轻钙生产过程的最后一道工序,一定程度上决定着轻钙产品供货状态的细度、白度、纯度,因此去除干粉中的杂质和超轻颗粒,打散钙粉中的团聚颗粒、筛分过程无粉尘飞扬,符合节能环保要求是本道工序最基本的要求。
2、轻钙筛分的工艺特点 ; 轻钙粉粒径小而质轻,极易在空气中飞扬;团聚颗粒多且有一定硬度;颗粒内部水分比粉状料水分 高,即含水不均匀;粉料筛分时的温度比较高;轻钙粉中异物及大颗粒不多,但极易损坏筛网。
根据轻钙物料的特性可知,轻钙粉在筛分过程中破碎和分散以及粗过滤、排除异物的功能非常重要。
3、我国轻钙行业筛分设备的现状
当前,在我国轻质碳酸钙行业内使用的筛分设备主要有三种,分别是三层或两层刮板筛、风选机和气流筛粉机。
在气流筛粉机问世之前,刮板筛在碳酸钙生产企业中使用广泛。虽然刮板筛筛分微粒钙和微粉钙时产量比较大,但是存在粉尘飞扬、污染环境和筛网易破、细度无保证等弊端,这些缺点与当前国家提倡的企业节能降耗、绿色环保的总体要求格格不入,同时,对生产环境造成的粉尘污染亦对生产一线的工人造成身体伤害,这在一定程度上会造成未来劳动者向企业提起工伤索赔的风险。
另一种企业选用的设备为风选机,风选机的优点在于没有筛网损耗,产量也比较大,但是缺点也非常显著,即耗电量较大、体积大而且笨重,造价昂贵,对于团聚颗粒不易打散,成品细度不准确,纤维料易混入成品粉中,造成粉体质量不受控,影响产品的等级,进而造成产品销售价格受制,企业销售收入受到不确定性的影响。
作为新一代环保、高效的微细粉筛分设备—气流筛粉机自1992年在华梁公司问世以来,正在步入轻钙行业,日益受到碳酸钙企业的青睐,其筛分效率、产量、细度和生产现场空气质量明显优于传统筛分设备。但是自气流筛粉机进入碳酸钙企业以来,也出现了一些问题,比如筛网寿命短,筛分超细钙和纳米钙不适应,遇到钙粉性能参数变化时,产量不稳定等。还有纳米钙的生产过程,需要在干燥后破碎打散团聚颗粒,使纳米钙粉达到一定细度,但是以上三种筛分设备都不适用,于是有些企业采用了一种“旋风磨”,以求达到200目细度。旋风磨投资大、耗电量大,磨腔易粘结又难以清理,因其无网易出现超径团聚颗粒,因此200目筛余物偏多。
针对上述几种设备存在的缺陷,华梁筛滤机械有限公司科研技术人员在公司董事长兼总工程师梁学增先生的带领下,刻苦攻关,历时2年时间,在原有第二代气流筛粉机技术的基础上,密切结合碳酸钙生产工艺的特殊性,历经百余次试验和技术调整,研发、生产了第三代气流筛粉机,并先后取得两项发明专利,为此新乡市高新技术开发区管委会专门奖励了华梁公司在技术创新上的卓越贡献。
第三代HLQS气流筛粉机经过技术提升,设备性能先进、技术领先,性能远远超过公司原有研发生产的第二代,经过用户使用,筛网寿命、能耗、粉体产品质量和产量都有了非常大的改善。
三、HLQS气流筛粉机(第三代)的技术特点

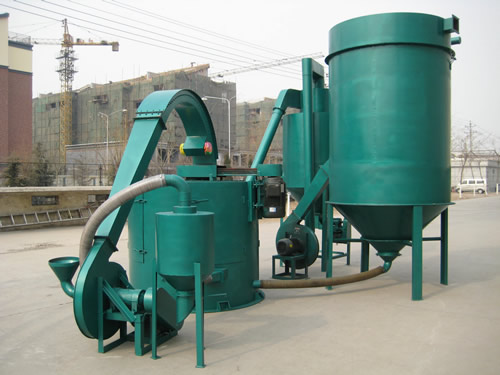

新乡市华梁筛滤机械有限公司向碳酸钙行业企业郑重推荐使用第三代160型气流筛,该机技术已经获得国家2项发明专利保护,目前拥有第三代气流筛粉机技术能力和制造能力的只有新乡华梁筛滤机械有限公司唯一一家企业。第三代160气流筛粉机主要结构由破碎打散机、风送上料机、管道粗筛、主机细筛(壳体直径1.6米)、分离器、料仓、装包机、引风机、布袋除尘器及管道等部分组成。
1、工作原理
干燥后的轻钙粉经螺旋输送机定量送到破碎机的入料口上方(定量送料机构由用户自备,并在出口处放置磁铁),破碎机立即将团聚颗粒打散,落入风送上料机的气流中向上输送,经过管道内的粗筛网,将大颗料和异物排除掉。过了粗网的钙粉进入主机细筛内,由旋转叶轮加速并按设定的导向角度向筛网喷射,粒径小于网孔孔径的钙粉粒子,随气流穿过筛网,落入主机下部的底板上方,由此处的导向搅扛引向抽风管入口处,到此处的过网成品钙粉随气流进入旋风分离器,钙粉落入料仓由装包机排入包装袋内,带有少量钙粉的气体由引风机送入布袋除尘器内,气体排掉,少量钙粉由除尘器下方经过管道吸入旋风分离器,循环排入装包机,旋风分离器的效率接近100%。粒径大于或等于细网孔径的钙粉粒子由主机侧面的出渣口排出机外,在主机出渣口与风送上料机的进风口之间连接有特制的气流分选机,可以明显降低粗粉中的细粉含量,使合格细粉收率在98%以上。
2、设备特点
生产能力大,普通轻钙日产量40—60吨,纳米钙日产量20—30吨;过网率高,可达到95~98%以上;筛网寿命长,一次装网可用5~15天;动力消耗少,实用功率20KW左右;筛分细度高,团聚颗粒基本被消除。副机配用脉冲除尘器时,产量稳定,工作现场无粉尘污染,确保工作环境清洁、环保,保护一线劳动者的身心健康。
3、动力配置
破碎和风送上料机功率7.5KW(纳米钙机型为11KW),主机功率15KW,引风机功率7.5KW,装包机功率2.2KW,有效筛分面积3.4㎡,占地面积4.5X3.5=16㎡,最大高度:4.5m,总重量:2600 kg—3000kg,除尘器配置有两种,即简易布袋型和脉冲布袋型。
4、典型物料
轻钙、活性钙、氢氧化钙、粉煤灰、石墨粉、锌粉、金粉、硫磺粉、木粉、荧光粉、环氧树脂粉、陶土、活性炭、中药粉、果蔬粉、魔芋粉、淀粉、面粉。细度:100-500目。
四、小结
HLQS气流筛粉机经过了将近30年的研发、技术提升和生产,经过多年市场检验和众多不同行业企业的使用,已经证明其所具有的微细粉体筛分技术是科学、高效和符合企业筛分需求的。作为气流筛粉机的发明之源和技术权威,新乡华梁筛滤机械有限公司真诚希望和企业进行沟通交流、密切合作,为中国的碳酸钙行业企业提供高质量、高可靠性和真诚的服务,为中国碳酸钙行业的发展贡献一份力量。
