自贡鸿鹤化工股份有限公司是我国生产重质纯碱的大型企业之一，处理能力为300 kt/a。该公司拥有2套重质纯玻生产线一套是1999年引进德国BEXPEX GMBH公司的工艺及设备的生产线.另一套是自行设计、2005年投产、采用国产设备的生产线。其工艺流程均为:70℃左右的轻灰经过挤压机挤压成饼，经过预破碎机破碎成块.然后进人一级电进高颇筛中蹄分一级筛筛上物(+1. 18 mm物料)通过锤式破碎机破碎，再通过二级电磁高栩筛筛分，二级筛筛上物(+1. 18 mm物料)经辊子破碎机破碎至<1.2 mm，进行循环筛分破碎。一、二级高报筛的筛下物经空气分级机分级.将<0. 1 mm物料除去，就得到了拉度范围符合标准要求的重质纯碱。<0. 1 mm较级进人2' ,3"包装仓或返回挤压机挤压，0. 1-1. 18 mm校级进人成品包装仓包装。由于进口设备及配件供货周期长且供货菜道策琐，费用较高，所以其新生产线除挤压机外全部采用了国产设备.其中的高预筛选用了由煤炭科学研究总院唐山研究院生产的DZSJ3030电磁振动高拓分级细筛.自2005年11月投产使用以来.整机运行正常，取得了较好的效果。

工作原理
        破碎后的重碱物料粒度<10 mm.要求分级拉度为1. 18 mm,属于细粒物料的筛分，宜采用薄层筛分法。物料在高频筛的筛面上运动，物料顺粒在振动作用下按拉度分层分布，细粒顺粒逐步向下移动，最终透筛，完成筛分作业。为此，筛机就不能有太大的振幅。否则物料被振得过度分散.破坏料层的合理分层.而且运动迷度过快，降低筛分效率.而为了保证筛机的处理量，物料前进速度也不能太慢，就需要提高筛机的振动频率，使物料沿筛面小步快跑，增加透筛机会，提高筛分效率。

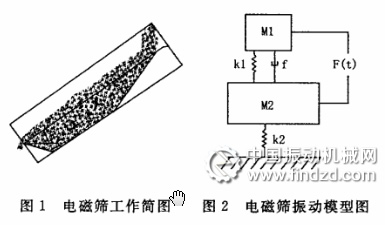

    无论是进口电磁筛还是国产电磁筛，在这方面是相同的，其工作简图如图1所示，振动模型图如图2所示。

    从图i中可以看出，电磁筛的筛面有36.左右的正倾角，物料在筛面上是在抖动中沿筛面滑动的运动方式，有利于物料的分层分级。从图2中可以看出，电磁筛属双质体受迫振动系统。

2   DZSJ电磁振动高频筛的特点
    从以上高频筛工作原理和振动原理上分析可得.DZSJ 3030电磁振动高频筛有以下显著特点:
    1)振动方式独特，筛面振动，筛框不动。采取打击筛网传递振动方式，在传递振动的同时也起到了清网作用，所以筛孔不易堵;筛框及机架不动，安装方便，不需专门做地脚螺栓或地基，设备对地板无振动影响。
    2)振动频率高，振动强度大。振动频率为3 000次/min.振动强度可达8-10 g。此频率非常适合细校物料分级。
    3)设备实现全数字自动化控制，筛面振幅可分段、在线、实时调节，还可实现定时大振幅清网功能.调节起来十分方便.
    4)整机节能，耗电低.由于参振质最都集中作用在筛网上.耗能是其他机械振动设备的1/5-1/8.
    5)对于细较物料.分级范围可在0. 15-10 mm之间。由于采用编织筛网，开孔率大，筛分效率较高.日常维护只需要定期更换筛网即可。

3   主要技术参数及工艺效果分析

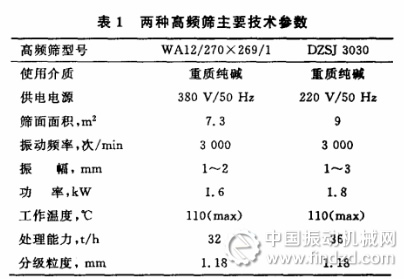

       自贡鸿鹤化工股份有限公司应用的德国WA12/270 X 269/1高频筛与我院生产的DZSJ3030电磁振动高频筛主要技术参数如表1.
        由于两条生产线基本相同，二者使用的工艺与环境也基本相同，不同的只是:一条是进口生产线，一条是国产生产线，在生产过程中德国WA12/270X 269/1高频筛和DZSJ 3030电磁振动高预筛使用效果分别见表2、表3.

        从表2,表3可知.德国WA12/270 X 269/1高频筛筛分后的产品中，粒级>1.18的占。.96%，粒级<0. 106的占1.62%，粒级在1.18-0.106之间的占97.2 %: DZSJ303。电磁振动高频筛筛分后的产品中，粒级>1.18的占1.8%.粒级<0.106的占).4%,粒级在1.18-0.106之间的占97. 62，两者都能滴足产品对较级分布的标准要求。
    综上所述，我院生产的DZSJ 3030电磁振动高频筛运转平稳，且有较高的可靠性，分级效果良好.

煤炭科技研究总院唐山研究院电磁高频振动细筛与德国雷沃姆高频振动筛对比分析

       可以取代昂贵的进口设备。这样不仅可节省大量外汇，而且配件供应也及时、方便，可为纯时生产企业节省大量的人力和资金，其经济效益和社会效益非常显著，且有很好的推广应用价值。
