副井提升普通罐笼的组成结构及原理分析

    　罐笼按其所装矿车的名义装载量确定罐笼的吨位，分为1、1.5、3t罐笼。每种罐笼又有单层和多层之分。
　　单绳普通罐笼由主体部分、罐耳、连接装置、阻车器和防坠器组成。
　　普通罐笼为多用途的提升容器，它既可以提升煤炭和矸石，也可以升降人员、运送材料和设备。罐笼主要用于副井提升，也可用于小型矿井的主井提升。我国煤矿使用的罐笼主要是立井单绳普通罐笼和立井多绳罐笼、翻转罐笼和斜井用罐笼。　　

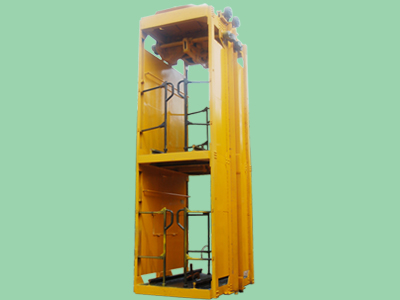

　　1．主体。罐笼主体为空间混合结构，它由两面侧盘体和数根横梁组成。罐笼四角为切角型，便于制作和在井筒中的布置。罐顶设有半圆弧形防淋雨棚，并有可以打开的罐盖，以便运送长材料。罐笼两端设有帘式罐门。罐笼通过顶部主拉杆和双面夹紧楔形绳环与提升钢丝绳相连。罐底设有轨道便于矿车进出罐笼，并设有阻车器及自动开闭装置，用以防止运行时矿车在罐笼内移动。为使罐笼在井筒中运行平稳，井筒中设有罐道导向，罐笼沿罐道运行。在罐笼顶部装有防坠器，防止发生断绳事故时罐笼坠落井底。
　　多绳罐笼与单绳罐笼稍有不同。多绳罐笼自重较大，罐笼中留有添加配重的空间，不设防坠器，可连接多根钢丝绳并装设钢丝绳张力平衡装置。
  　2．悬挂装置。悬挂装置包括主提升架、承接板、主拉杆、缓冲弹簧及保险链等。主拉杆的钢材必须选用优质碳素钢制作，并在使用中定期作探伤检查。乘人罐笼在缓冲弹簧的外面必须罩以弹簧筒，以防罐笼在落座时，由于主拉杆的沉落而碰伤人。
　　3．连接装置。连接装置用以连接罐笼和提升钢丝绳。主要包括主拉杆、夹板、楔形环等。连接装置每隔5年要更换一次，如探伤检验合格，仍可继续使用。连接装置必须有足够的强度，其安全系数不小于13。
　　4．防坠器。为保证生产和人员安全，《煤矿安全规程》规定：升降人员或升降人员和物料的单绳提升罐笼、带乘人间的箕斗，必须装设可靠的防坠器。当提升钢丝绳或连接装置被拉断时，防坠器可使罐笼平稳地支撑在罐道(或制动绳)上，而不致坠井造成严重事故。
　　防坠器主要由开动机构、传动机构、抓捕机构、缓冲机构等部分组成。开动和传动机构一般互相连接在一起，由断绳时自动开启的弹簧和杠杆系统组成，抓捕机构和缓冲机构一般是联合的工作机构，有的防坠器也设置单独的缓冲机构。
