解读TBS分选机六大结构

　　TBS分选机六大结构：

　　

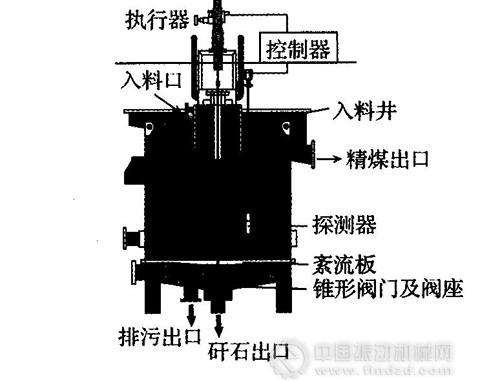

 　　TBS分选机主要由入料井、执行器、探测器、锥形阀门及锥形阀座、紊流板、控制系统构成。

　　(1)入料井：使矿浆以标准切线方向进入到TBS的中心，其作用一是确保矿浆进行稳定的干扰沉降；二是确保矿浆由TBS中心向四周良好分散。整个入料井采用刚玉作内衬，以防其磨损。

　　(2)执行器：执行器由一个推进阀门和一个定位器组成，能够直接接收来自就地控制器或PLC控制柜的4—20 mA电流信号。每个执行器与TBS底部矸石出口锥形阀门推杆及锥形阀门相连，推进器向下运动使锥形阀离开阀座，打开阀门。每个执行器都具备自动和人工控制功能，以备定位失灵或失电时人工调节阀门。

　　(3)探测器：探测器浸入到TBS槽体内，压力传感器位于探测器底部，压力传感器将紊流床层内部的静水压力转换成一个4～20mA的电流信号，并将该信号传到PLC控制柜，使得床层内任何密度的变化都将产生一个与之相对应的4—20 mA信号，用于操作执行器。

　　(4)锥形阀门及锥形阀座：锥形阀门置于阀座内，需要打开阀门时，执行器便推动锥形阀门推杆向下使锥形阀离开阀座，排除粗或重的物料。锥形阀及其阀座都由耐磨材料制成，以降低这些部件的磨损程度。

　　(5)紊流板：紊流板的作用是使上升水流均匀地分布在整个槽体内，每块紊流板均带有经过计算的一定数量的孔，孔内皆安有5mm的紊流塞。

　　(6)控制系统：TBS控制系统的作用是精确控制简体内紊流床层的密度。控制系统包括探测器、控制器和执行器。浸入到紊流区的探测器监测紊流床层的密度，控制器对来自床层密度计的实际密度与预定密度进行比较，产生一个补偿值，然后控制器将4—20mA电流信号传给执行器，使锥形阀门不断开启，这样粗或重的物料通过锥形阀门排除，从而使紊流床层密度始终维持在预定值范围内。
