砂率对混凝土的和易性的影响、调整砂率的几点小经验及如何确定合理砂率？

内容提要：
1、砂率对混凝土和易性的影响。
2、如何确定合理砂率？
3、调整砂率的几点小经验。

众所周知，砂率对混凝土的和易性有很大影响。这可以分为两方面讲：
1、砂率对流动性的影响

在水泥用量和水灰比一定的条件下，由于砂子与水泥浆组成的砂浆在粗骨料间起到润滑和辊珠作用，可以减小粗骨料间的摩擦力，所以在一定范围内，随砂率增大，混凝土流动性增大。

另一方面，由于砂子的比表面积比粗骨料大，随着砂率增加，粗细骨料的总表积增大，在水泥浆用量一定的条件下，骨料表面包裹的浆量减薄，润滑作用下降，使混凝土流动性降低。所以砂率超过一定范围，流动性随砂率增加而下降。

2、砂率对粘聚性和保水性的影响

砂率减小，混凝土的粘聚性和保水性均下降，易产生泌水、离析和流浆现象。砂率增大，粘聚性和保水性增加。但砂率过大，当水泥浆不足以包裹骨料表面时，则粘聚性反而下降。

合理砂率怎么确定？

影响砂率的因素很多，一般不易计算而得，在混凝土搅拌站多通过试配确定。在保证和易性前提下，应该尽量选用小的砂率。以减少水泥的用量，降低成本。但在泵送施工中，为了满足施工需要，应相应加大砂率。具体来讲：

1、查表是基础

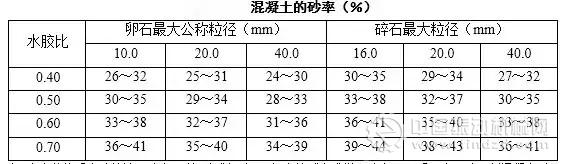

当已知混凝土水胶比和石子的最大公称粒径，即可通过上表得到合理的砂率。对于实践经验较少的技术人员，上表具有很好的导向作用。

但以上表格只是影响合理砂率选择的主要因素，如果仅按以上表格确定砂率，并不一定能达到预期的效果。因此只能作为配合比设计时的初选砂率，可以减少一定的盲目性。

2、公式计算

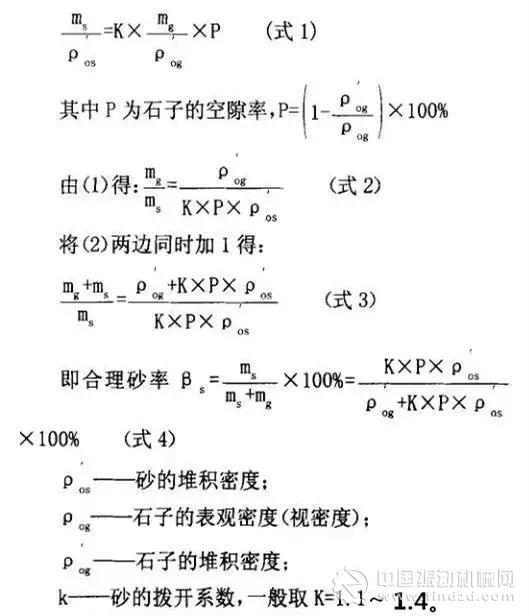

设满足混凝土填充包裹要求用砂量为Ms，石子用量为Ms，可得：

根据“砂石填充包裹原理”直接计算出合理砂率，与查表相比更为严谨和可靠。但此种方式未考虑经济效应，以及砂率与水胶比、石子最大公称粒径、砂石级配、砂石细粉含量等对混凝土性能影响的联动性，因而计算得到的合理砂率仍存在偏颇。

3、试验确定

利用试验方法获得合理砂率，涵盖了原材料性能对合理砂率选择的影响因素，获得的砂率可以直接用在配合比设计中。但试验的缺点就是麻烦，而且要注意每次试验时原材料取样的代表性、称量的准确性、操作的规范性和一致性。否则，试验结果的重复性和再现性就会很差。

4、灵活运用

砂率应根据骨料的技术指标、混凝土拌合物性能和施工要求，参考既有历史资料确定；当缺乏砂率的历史资料时，混凝土砂率的确定应综合以上方法，合理灵活地运用。

（1）坍落度小于10mm的混凝土，其砂率应经试验确定；

（2）坍落度为10mm～60mm的混凝土，其砂率可根据粗骨料品种、最大公称粒径及水胶比按砂率表选取；

（3）坍落度大于60mm的混凝土，其砂率可经试验确定，也可在砂率表的基础上，按坍落度每增大20mm、砂率增大1％的幅度予以调整。

判断和调整砂率的几点经验

根据以上方法选定砂率后配成混凝土，先测定混凝土坍落度，同时观察粘聚性和保水性，如不符合要求，可按下列原则进行调整：

1、用镘刀抹拌和物表面，1～2次即可抹平表面无蜂窝，表示砂率过大。对泵送、水下混凝土来说，抹3～4次适宜，5次以上砂率偏小。

2、当坍落度小于设计要求时，可在保持水灰比不变的情况下，增加用水量和相应的水泥用量（水泥浆）。

3、当坍落度大于设计要求时，可在保持砂率不变的情况下，增加砂、石用量（相当于减少水泥浆用量）。

4、当粘聚性和保水性不良时（通常是砂率不足），可适当增加砂用量，即增大砂率。

5、当拌合物显得砂浆量过多时，可单独加入适量石子，即降低砂率。

6、细度模数每增加（减少）0.2，砂率增加（减少）约为1.5%。

7、调整完毕试拌确定砂率是否合适，不合适继续进行调整。
