钻井液振动筛 （Shale shaker）的结构、原理、分类、工艺特点及种类

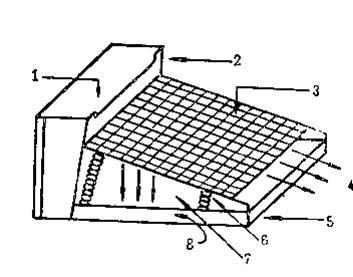

一、  钻井液振动筛的基本结构

1-泥浆进口；2-泥浆盒；3-筛网；4-筛除固相颗粒；5-底座
6隔振元件；7-筛箱；8-液体和细固相颗粒

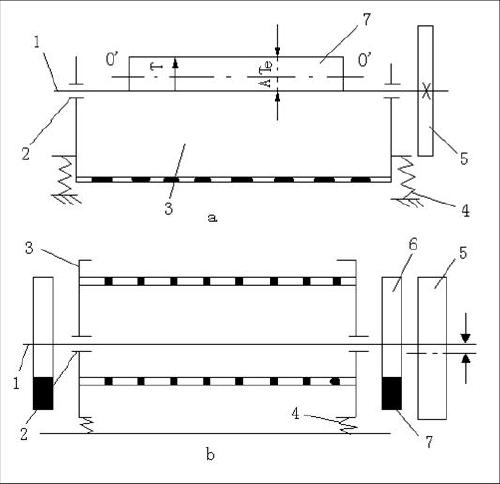

二、钻井液振动筛的基本工作原理

1、特点
（1）钻井液振动筛筛分的介质是液体，废弃的是固相颗粒。
（2）它所筛分的钻井液是一种物化性能变化很大的液相、固相和化学处理剂组成的混合物。
（3） 它所分离的固相颗粒的粒度由几个微米到20多毫米。由于要求筛下物越细越好，因此筛网使用的最大目数目前已达到325目。
（4） 要求钻井液振动筛具有极好的运移性、安装简单、筛网更换方便、操作粗放、工作可靠、易损件少等特点。

2、钻井液振动筛的类型

（1）按筛箱上的运动轨迹分为 圆形轨迹筛、直线轨迹筛、椭圆轨迹筛。
（2）按筛网绷紧方式分为  纵向绷紧筛和横向绷紧筛。
（3）按筛分层数分为  单层筛和双层筛。
（4）按筛面倾角分为  水平筛和倾斜筛。
